Монтаж системы отвода воды с кровли дома

Монтаж производится после разработки проекта всей системы водоотлива, ознакомления с инструкцией приложенной магазином-поставщиком (каждая система имеет свои особенности конструирования, которые необходимо учесть). Общая последовательность монтажа и выполняемые работы:

Монтаж начинается с крепления кронштейна со стороны стропильной стены или лобовой доски, с учетом наклона желобов.
Затем укладываются сами желоба при помощи специальных пластин и крепятся друг с другом методом холодной сварки или резиновыми уплотнителями. Метод холодной сварки предпочтителен для соединения желобов из-за устойчивости к деформации.
В угловых соединениях и соединениях с воронками устанавливается дополнительный кронштейн.
Производится монтаж труб, соблюдая расстояние от стены в 3-4 см. Кронштейны по вертикали крепятся на расстоянии в 1.5-2 м. Сам слив должен находиться в полуметре от поверхности земли.

Советы от профессионалов:

Желоба начинают укладывать от воронки, чтобы края желоба были ниже края кровли.
В случае если эксплуатировать трубу для сбора из трех направлений желобов (если кровля нестандартной формы), необходимо вместо стандартных воронок предусмотреть тройники.
Расстояние между кронштейнами должно составлять не больше 0.50-0.60 м.
Рекомендуется заранее сделать разметку наклона желобов. Например, ориентиром может служить веревка, натянутая от начальной до конечной точки.
Пластиковые отливы монтируются при температуре от + 5o,иначе материал потрескается при нарезке. Отливы из других материалов монтировать можно при любой температуре окружающей среды.

https://iseptick.ru/drenazh_i_vodostok/lotok-vodootvodnyj-montazh.html
https://dompodrobno.ru/otvod_poverhnostnyh_vod/
https://kachestvolife.club/vodosnabzhenie/sistema-vodootvedeniya-v-chastnom-dome
http://okanalizacii.ru/drenazh/lotki-dlya-livnevoj-kanalizacii.html
https://sovet-ingenera.com/kanaliz/truby/vodootvedenie-v-chastnom-dome.html
https://domsdelat.ru/kanalizacia-v-dome/sistema-poverxnostnogo-vodootvoda-svoimi-rukami.html

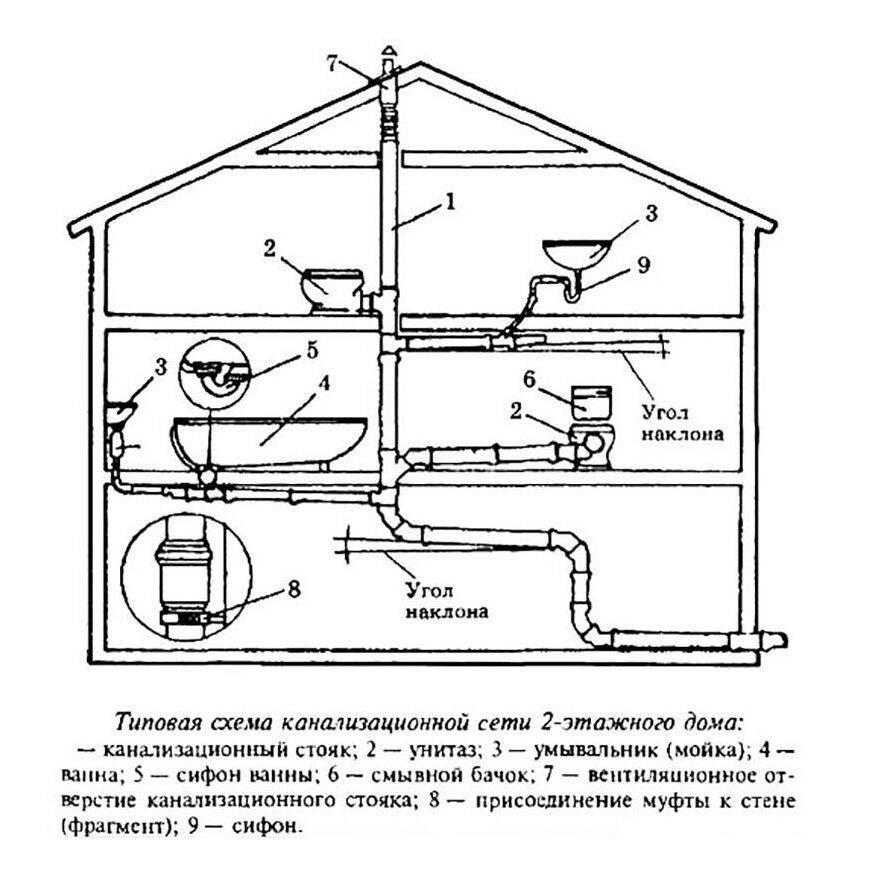

Схема устройства внутренней канализации в частном доме

Устройство канализации для частного дома своими руками требует определённых знаний, схема ниже поможет понять, какие моменты вы ещё не успели учесть в вашей схеме.

Схема устройства внутренней канализации с учётом наклона труб

Для тех, кто не знает, как сделать канализацию в частном доме правильно, представляем чек-лист возможных ошибок прокладки канализации в частном доме:

Сливная вода застаивается в трубах, возникают засоры. Это происходит чаще всего по причине нарушения коэффициента уклона труб. Соответственно, твёрдые элементы стоков просто не вымываются из канализации.
К таким же неприятностям могут привести неправильно присоединённые отводные трубопроводы. Правильный их монтаж предполагает наличие тройников и крестовин.
К излиянию сточных вод из систем вывода (а попросту выход нечистот на поверхность из унитазов и раковин) может привести неправильное подключение стоков от электроприборов.
Для прочистки стоков в местах поворотов необходимо установить смотровые и ревизионные люки.

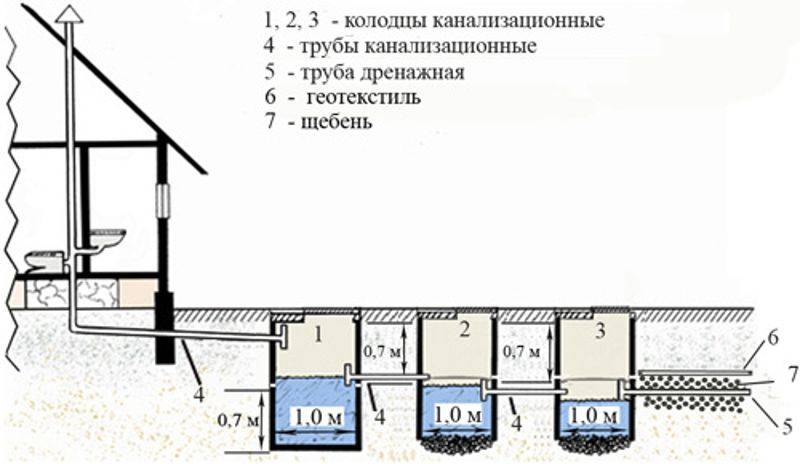

Из чего состоит ливневая канализация

Конструкция любой системы предполагает наличие определенных составляющих частей, ливневая канализация вокруг дома в этом плане не является исключением.

Колодец

Колодец в ливневой канализации может иметь разный объем, этот параметр зависит от габаритов кровли, площади участка и среднего количества осадков, характерного для определенного региона.

Для изготовления колодца можно использовать бетонные кольца, при этом нижнее кольцо должно иметь дно. Для обустройства современных ливневых канализаций используются пластиковые емкости, которые характеризуются полной герметичностью, в отличие от сборных бетонных конструкций.

Схема разводки внутренних сетей

Составляется схема разводки канализации в частном доме на этапе проектирования дома. Следует помнить, что чем проще схема, тем надежнее система. Поэтому при составлении проектов для индивидуальных частных строений необходимо «привязывать» канализацию к водопроводу и размещать мокрые помещения максимально близко друг к другу, в этом случае, можно будет ограничиться установкой одного стояка.

Если же точки водозабора будут расположены далеко друг от друга, то придется, либо устраивать несколько стояков, либо использовать насосные установки для перекачки стоков.

Составление схемы внутренней разводки

Составляя схему разводки канализации в квартире или в доме, следует прислушаться к следующим рекомендациям:

Для отвода «серых» стоков (от кухонных моек, ванны, умывальника, душевой кабины) используются трубы с сечением 50 мм.
Для отведения стоков от унитаза необходима большая труба, диаметром 110 мм.
Труба такого же размера используется для стояка.
Следует помнить правило: чем больше диаметр выпускной трубы, тем ближе прибор сантехники должен быть расположен к стояку. Как правило, самый близкорасположенный к стояку прибор – это унитаз.
Не допускается сужения трубопровода по направлению к стояку.

Минимально возможный уклон трубопровода внутренней канализации – 0,03, то есть 3 см на метр длины. Изменений угла наклона на протяжении одной ветки быть не должно.
Сливной стояк должен проходит вертикально, устройство поворотов запрещается, если ниже места поворота планируется подключения каких-то приборов.
На стояке планируется установка ревизий, обратного клапана или фановой трубы.
По сути, фановая труба – это продолжение стояка, выведенная на крышу. Она необходима для выравнивания давления в системе и обеспечения нормальной работы канализации.

Как составить схему внутренних сетей?

Чтобы составить подробную схему нужно «вооружиться» несколькими листами «миллиметровой» бумаги, карандашом, линейкой и рулеткой. Планируется разводка канализации в частном доме своими руками следующим образом:

Составляется план дома в масштабе. Для этого нужно снять размеры рулеткой и на бумаге «развести» трубы так, чтобы они были проложены с необходимым уклоном и с минимальным количеством изгибов.

Выбирается место расположения стояка (или нескольких стояков при необходимости).
Намечаются места установки сантехники.
На плане намечается расположение труб, ведущих от каждого сантехнического прибора к стояку, с обозначением их размеров. Также, нужно наметить места установки соединительных элементов – тройников, крестовин и пр.

Самый сложный момент – это разводка канализации в ванной комнате. Продуманный план гарантирует правильность проводимых работ. Нужно заранее решить, какие элементы сантехники будут установлены в ванной.

Причем, думать нужно «на перспективу». К примеру, если пока стиральную машину ставить не будут, но агрегат планируется установить через некоторое время, то канализацию в ванной нужно делать с учетом этого обстоятельства.

Сборка внутренних сетей

Имея подробную схему канализации, можно покупать необходимые материалы и приступать к сборке. Монтаж внутренних сетей при условии использования пластиковых труб не представляет особой сложности.

Соединение труб выполняется «в раструб», то есть не требует использования специальных инструментов. Сборку труб производят в соответствии с планом, при этом, чтобы исключить провисание труб, их следует крепить хомутами к стенам.

Сборка системы канализации в деревянном доме проводится так же, как и в обычной квартире. Единственное отличие, что крепление разводимых труб к стенам проходит легче, так как не требуется бурить бетон.

Эксплуатация канализационной системы в частном доме

Чтобы канализация в загородном доме исправно функционировала в течение многих лет, важно периодически прочищать ее от засоров. Многие домовладельцы не следят за канализационной системой, в результате чего она выходит из строя

Профилактические меры не требуют финансовых вложений, в то время как ликвидация поломки – процесс более трудоемкий и затратный.

Чтобы система работала нормально, ее можно использовать лишь для утилизации сточных вод. Нельзя отправлять в канализацию твердые элементы, предметы личной гигиены, кусочки продуктов питания, строительный мусор. Так как они не разлагаются, может произойти засор.

В качестве профилактических мер следует по вечерам заливать в систему горячую воду. Это мероприятие позволит удалить отложения жира и масла, из-за которых просвет трубы сужается.

Также можно периодически засыпать в слив пищевую соль или раствор соды и уксуса. Также в магазине бытовой химии продаются специальные средства для растворения отложений в трубах. Стоят они недорого, их просто использовать.

Если у вас нет желания постоянно следить за состоянием трубопровода и заливать в систему горячую воду, используйте жироуловители. Это устройство вставляется в область слива и не дает жиру и маслам проникать в канализацию. Однако в этом случае будьте готовы к дополнительным расходам, которые быстро окупятся: жироуловитель удобно использовать, он предохраняет систему от засорения.

Чтобы канализация работала исправно, необходимо регулярно вызывать ассенизаторскую машину для откачки из септика осадка. Если этого не сделать, система выйдет из строя. Кроме того, следует оборудовать аварийный отвод для очищения канализации. Он должен располагаться рядом с областью входа трубы в дом.

Оборудовать канализационную систему в загородном коттедже достаточно сложно, потребуется много времени, знаний и опыта при проведении расчетов и проектировании. Чтобы не допустить ошибок, следует получить консультацию у профессионала и ответственно подойти к монтажу очистного оборудования.

Канализация

Эта статья была вам полезна? Поделитесь ей с друзьями:

Что такое водоотвод

Прежде чем детально разобраться с вопросом, нужно выяснить, что такое водоотвод. Водоотвод – это система деталей и элементов, которые в комплексе позволяют эффективно выводить излишнее количество воды от определённого участка или объекта. Водоотведение в частном доме включает в себя несколько зон:

Водосток с кровли.
Водоотведение с крыши.
Поверхностная система водоотведения от зданий.
Дренажная система на участке.
Внутренняя система отведения воды в систему канализации, где она собирается и выводится с участка.

Грамотное планирование и обустройство системы, призванной выполнить отвод воды от дома, позволяет решить вопрос с дождями, ливнями, таящим снегом. Участок будет защищён от избытка влаги. Сложность и масштабы водоотвода зависят от типа и размера объекта (коттедж, дом, дача, земельный участок) и ряда других факторов. К ним стоит отнести:

глубину залегания грунтовых вод и их объёмы;
уровень выпадения осадков в рассматриваемой местности;
близость естественных водоёмов;
структура грунта.

Особенности устройства внутренней канализации

При проектировании следует учитывать, что монтаж канализации в частном доме, по возможности, должен выполняться с соблюдением таких правил:

устанавливать стояки нужно исключительно вертикально и не допускать наличия поворотных, ответвляющих элементов;
соблюдать расстояние расположения сантехники, руководствуясь принципом: приборы с бо?льшим выпуском должны монтироваться максимально близко к стояку, с меньшим – могут иметь некоторый отступ. Но всегда надо стремиться к тому, чтобы расположить сантехнические приборы максимально близко к стояку;
при выборе труб нужно учитывать, что их диаметр должен совпадать с размером выходных патрубков прибора, поэтому подключение унитаза к канализации производится трубой 100-110 мм. Также нужно учитывать, что максимальное удаление унитаза от стояка не должно превышать 1 м и при этом подключение его должно быть прямым, без изгибов, и выполнено в самой нижней точке конкретной магистрали, для недопущения обратного попадания сточных вод в канализацию, а тем более в другие приборы;
при проектировании разводки внутренней канализации нужно исключить наличие острых угловых соединений, чтобы не допускать засорения труб или, если другой вариант невозможен, предусмотреть установку ревизионного отверстия;
увеличение размеров труб происходит по направлению от сантехнического прибора к стояку;
обязательно должен быть предусмотрен монтаж фановой трубы, служащей для вентиляции канализации и недопущения попадания неприятных запахов в помещение.

Профилактика недопущения запахов канализации в помещение

Конечно, гидрозатвор для канализации, более знакомый как сифон, является препятствием для поступления запахов в помещение, но без наличия фановой трубы обеспечить чистый и свежий воздух в доме очень сложно.

Фановая труба служит для:

проветривания канализации, удаления собирающихся газов, что особенно важно при эксплуатации в системе септика;
регулирования давления.

Как итог, наличие фановой трубы способствует увеличению срока эксплуатации канализации и требует меньших затрат на ее обслуживание.

Конструктивно, фановая труба подсоединяется к стояку или служит его продолжением и выводится на крышу здания, но при этом следует учитывать, что от нее до ближайшего окна дома должно быть расстояние не менее 4 м.

Ни в коем случае, не допускается ее объединение с вентиляционной системой дома, а тем более дымоходом – с ними она должна располагаться на разных уровнях.

В том случае, если канализация работает нормально, в ней нет засоров, но неприятные запахи периодически просачиваются в дом, проблема может заключаться в разрежении воздуха в трубе, в результате чего выдавливается вода из гидравлических затворов обратно в прибор, например, при одновременном поступлении сливных вод в систему.

Именно для ликвидации таких ситуаций и служит фановая труба, которая, однако, в некоторых случаях может не справиться с задачей, например, при пиковом выбросе или при ее промерзании.

Справиться с такой проблемой поможет воздушный клапан для канализации, представляющий собой устройство для выравнивания давления в системе. На рынке представлен в двух размерах – 50 и 110 мм.

Первые в основном используются для эксплуатации с отдельными приборами, а вторые можно монтировать на стояк.

В некоторых случаях использование воздушного клапана позволяет эксплуатировать канализацию даже без наличия фановой трубы.

Но иногда имеет место одновременная эксплуатация, например, при наличии большого количества сантехнических приборов, что для частного загородного дома совсем не редкость, так как часто каждая спальная комната дополнительно оборудуется ванным помещением. Кроме того, следует учитывать и подключение к канализации таких приборов, как посудомоечные и стиральные машины, слив бассейна или бани и т. д.

Проектирование внутренней системы водоотведения

Внутренние системы водоотведения от жилого дома проектируют для отвода бытовых сточных вод от санитарных приборов в дворовую, а затем в городскую водоотводящую сеть.

Внутренняя водоотводящая сеть состоит из санитарно-технических приборов (умывальников, моек, ванн, унитазов и т.д.), отводных трубопроводов, присоединяющихся к гидрозатворам (сифонам) стояков, вытяжной части, выпусков, устройств для прочистки.

Отводные трубы служат для отвода сточной жидкости от санитарных приборов. Прокладывают их прямолинейно по стенам выше пола с уклоном 0,03 (при d = 50 мм) и 0,02 (при d = 100 мм) в сторону стояка. Диаметры отводных труб принимаются в зависимости от вида присоединяемых к ним приборов. Отводные трубопроводы от унитазов принимаются 100 мм, от остальных приборов — 50 мм. Отводные трубы присоединяются к стоякам системы водоотведения при помощи фасонных частей (тройников, крестовин). Двухстороннее присоединение отводных труб от ванн к одному стояку на одной отметке допускается с применением косых крестовин. В подвалах следует принимать крестовины и тройники косые. Применять прямые крестовины в горизонтальной плоскости не допускается. Гидравлические затворы предназначены для предотвращения попадания газов из системы водоотведения в помещения. Их устанавливают под санитарными приборами.

Стояки, транспортирующие сточную воду от отводных трубопроводов в нижнюю часть здания, размещают в санузлах вблизи приемников сточных вод открыто, у стен или в нишах внутренних стен здания, рядом со стояком холодной воды. Для двух смежных санитарных узлов устраивается один стояк системы водоотведения, а в сантехнических кабинах (в панельных зданиях) по одному на кабину. По всей высоте стояки должны иметь одинаковый диаметр, равный наибольшему диаметру поэтажного отвода или отводного патрубка присоединяемого приёмника сточных вод (наибольший диаметр отводного патрубка диаметром 100 мм имеет унитаз).

Сеть бытовой внутренней системы водоотведения, отводящая сточные воды в наружную сеть, должна вентилироваться через стояки, вытяжная часть которых выводится через кровлю на высоту от плоской неэксплуатируемой кровли на 0,3 м. Соединение вытяжной сети стояков водоотведения с вентиляционными системами и дымоходами запрещается. Диаметр вытяжной части стояка равен диаметру сточной части стояка.

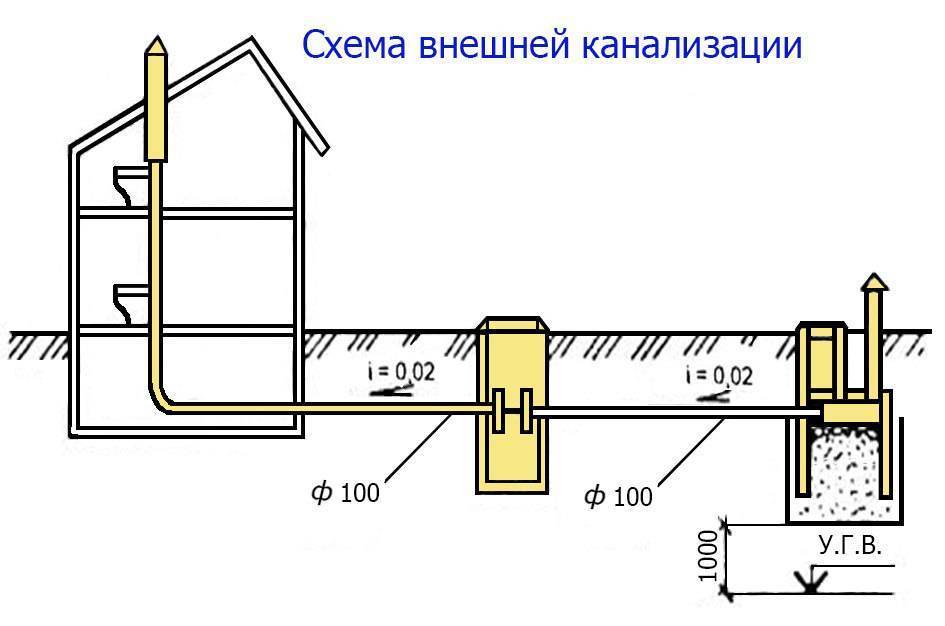

Стояк водоотведения в нижней части переходит в выпуск, служащий для отвода сточной жидкости в дворовую сеть. Диаметры выпусков принимаются равными наибольшим диаметрам стояков (100 мм).

Количество выпусков от одного здания принимается обычно равным числу подъездов в здании. Выпуски водоотведения следует по возможности располагать с одной стороны здания перпендикулярно наружным стенам минимальную глубину прокладки выпуска определяют:

в зависимости от промерзания грунта (низ трубы прокладывается выше границы промерзания на 0,3 м);

с учетом механической прочности труб (0,7 м до верха трубы).

Выпуски следует присоединять к наружной дворовой сети под углом не менее 90 (считая по движению сточных вод). Наименьшая длина трубы выпуска от наружной стены до смотрового колодца в сухих грунтах составляет 3 м, в мокрых — 5м.

Для устранения засорений на сети водоотведения необходимо предусматривать устройства для прочистки (ревизии и прочистки). Ревизии служат для прочистки сети в обоих направлениях и представляют собой люк в патрубке с крышкой и резиновой прокладкой. Прочистки позволяют прочищать трубу лишь в одном направлении, выполняются в виде косого тройника 45 и отвода 135 или двух отводов 45, раструб закрывается заглушкой.

Ревизии или прочистки предусматривают:

на стояках, при отсутствии на них отступов, в нижнем и верхнем этажах, а при наличии отступов, также и на вышерасположенных над отступами этажах;

в жилых зданиях высотой пять этажей и более — не реже чем через три этажа;

в начале участков отводных труб при числе присоединяемых приборов три и более, под которыми нет устройств для прочистки;

на поворотах сети, (прочистки — перед поворотами, ревизии — до или после поворотов).

Прокладка труб канализации

Под магистралью надо проложить песчаную постель.
Прокладка труб канализации производится на глубине 200 – 300 миллиметров ниже точки промерзания земли.
Если не получается сделать достаточную глубину, трубы оборачивают теплоизоляционным материалом, или проводят в трубу нагревательный кабель с подключением к внешнему источнику питания.
Если угол наклона большой, будет шум. Если маленький, возможны засоры. Действуйте согласно СНиП.
Не советуем делать прокладку канализации под полом. При ремонте придется долго до них добираться.
Труба, идущая к раковине не должна иметь более трех изгибов.
Поставьте на посудомойки и раковины жироуловители. Так канализационная сеть прослужит дольше.

Важные моменты систем водоотведения

Очень важно в наши дни помнить о будущем, ведь если сэкономить на различных аксессуарах и стройматериалах, в будущем можно заплатить значительно больше денег, чтобы отремонтировать вышедшие из строя конструкции. Безразличное отношение к водоотведению в жилых помещениях очень часто становится причиной появления множества проблем

Точно также без хорошо спланированной системы внешнего водоотведения быстро разрушается покрытие во дворе, размываются травяные газоны, что может привести порой даже к гибели деревьев и цветов. В наибольшей степени такие явления наблюдаются в частном секторе, когда дом огражден забором с бетонным фундаментом, который препятствует быстрому и свободному оттоку воды с территории. В результате этого вода в грунте и на его поверхности застаивается на протяжении длительного времени

К примеру, без надлежащей канализации, если воды попадают в грунт, часто происходит осадка фундаментов зданий, образуются трещины на поверхностях фасадов, появляется на стенах плесень и целый ряд других неприятных явлений. Точно также без хорошо спланированной системы внешнего водоотведения быстро разрушается покрытие во дворе, размываются травяные газоны, что может привести порой даже к гибели деревьев и цветов. В наибольшей степени такие явления наблюдаются в частном секторе, когда дом огражден забором с бетонным фундаментом, который препятствует быстрому и свободному оттоку воды с территории. В результате этого вода в грунте и на его поверхности застаивается на протяжении длительного времени.

Выбор труб для внутренней и наружной систем

Керамические трубы для канализации Сточные воды перемещаются без напора, поэтому для трубопровода берут самые обыкновенные сантехнические изделия. Бытовые отходы сильно токсичными тоже не бывают, так что допускается применение обычного пластика.

Учитывать при выборе нужно способ размещения. Трубы нужно класть под уклоном, причем пологим, поэтому в доме трубы обычно устанавливают под пол. Допускаются следующие варианты.

Керамические – очень долговечный материал, устойчивый к любым видам коррозии. Внутренняя стенка гладкая, так что труба практически не зарастет. Минус – тяжелый монтаж.
Чугунные – используются редко. Они очень прочны и долговечны, не ржавеют, но очень много весят. Установка своими руками исключается.
Асбестовые – допускается принять при обустройстве внешней канализации. Внутри дома асбест применять не разрешается.
Пластиковые – очень легки, просты в обращении, не подвержены коррозии, не боятся морозов. При укладе их можно не утеплять. Монтаж прост – в раструб. Стенки трубы остаются гладкими очень долго, так что риск засорения канализации минимален.

Чугун

Асбест

Пластик

Выбор размеров трубопровода зависит от размеров выходов подключения сантехники. Этот параметр стандартизирован:

для отводов к сантехнике – 40–50 мм;
для стояка и фановой трубы – 100 или 110 мм;
для трубы от дома к септику – 100, 110, 150 мм.

Разделение по принципу подачи воды

Установка системы ГВС и ХВС может проводиться двумя способами:

С «глухой» разводкой. Труба подачи воды в последнюю водозаборную точку заканчивается тупиком. Такая схема более выгодна для экономии пространства и с экономической точки зрения, но может создавать неудобства при эксплуатации водопровода. Вода в последний узел будет поступать с задержкой, и только после того, как дойдет до заглушки, она начнет поступать в кран.

С замкнутой циркуляционной разводкой. При этом способе вода постоянно движется по кругу, имеет одинаковую температуру в каждой точке системы и поступает к пользователю сразу после открытия крана

Особенность этого метода разводки целесообразно использовать именно для системы горячего водопровода — в ней важно не допускать резких скачков температуры. Чтобы излишне не усложнять водопроводную разводку в доме, рациональнее использовать комбинированный вариант

Холодную систему водоснабжения выполняют с помощью глухой разводки, горячую — с помощью циркуляционной

Чтобы излишне не усложнять водопроводную разводку в доме, рациональнее использовать комбинированный вариант. Холодную систему водоснабжения выполняют с помощью глухой разводки, горячую — с помощью циркуляционной.

На простой схеме сразу видны различия разных схем водоснабжения: 1 — стандартная, «глухая»; 2 — с принудительной циркуляцией; 3 — «глухая» с использованием коллектора

Вывод

Водоотведение – комплекс мероприятий, позволяющий осушать даже самые сложные участки и «сажать огород, когда соседи только в резиновых сапогах ходят». И даже сделав базовый минимум в виде водостока и ливневой канализации, реально значительно облегчить себе жизнь. Ну а в особо сложных ситуациях не обойтись и без дренажной системы, но не «вместо», а «вместе».

Для тех, кто хочет разобраться самостоятельно – целая профильная ветка на форуме, плюс материал об особенностях ливневой канализации и дренажной системы и примеры реализации дренажа и ливневки участниками портала. В видео – как своими руками построить погреб при высоком УГВ.
