Точечные светильники для гипсокартонных потолков: стильный свет

Общие плюсы и минусы точечного освещения

Точечные потолочные светильники имеют разную конструкцию и применение каждого отдельного случая напрямую зависит от ожидаемого эффекта, плана дизайнера, особенностей помещения и потребностей жильцов. Несмотря на явные различия, весь отряд точечных источников света имеет общие преимущества и недостатки.

Перечисляя минусы точечных светильников необходимо упомянуть:

чрезвычайную сложность в монтаже;
необходимость использования дополнительных устройств вроде трансформаторов тока;
потребность в частичном демонтаже потолка для ремонта серьезных неисправностей;
сложная процедура замены перегоревших ламп;
вероятность нанести ущерб полотну натяжного потолка при перегреве.

Этому солидному списку негативных качеств можно противопоставить не менее объёмный список качеств позитивных:

долгий срок использования;
эксклюзивность;
возможность гибкой настройки схемы освещения;
экономный расход электричества;
вариативность интенсивности освещения от очень яркого до дежурного.

Установка светильников

Когда все источники света подключены в электросхему, их нужно установить в потолок. Для этого нужно сжать рукой распорные пружины на корпусе, завести корпус в отверстие, отпустить пружины и дослать корпус прибора до упора в потолок. Перед установкой необходимо убедиться в том, что подводящие провода не перекручены.

Применение различных стяжек и связок для утяжки распорных пружин перед установкой нежелательно, они помешают надежному креплению приборов в потолке. Успех установки зависит от того, насколько правильно выполнены все подготовительные работы. Светильник должен свободно устанавливаться и извлекаться для производства ремонтных работ и обслуживания. Вот какой великолепный результат может дать креативное отношение к поставленной задаче устройства освещения, помноженное на трудолюбие и аккуратность.

Схема монтажа точечного светильника

Схема подключения точечного светильника

Выбор комплектующих

Установка точечных осветительных приборов подразумевает наличие нужных компонентов, в числе которых:

Электрокабель с сечением 1,5 квадратных миллиметра. Длина подбирается, исходя из схемы разводки токоведущих жил.
Клеммные колодки. Эти детали применяются для объединения отрезков кабеля.
Медные гильзы. Необходимы для опрессовывания скруток, если в этом есть нужда.
Понижающий трансформатор. Применяется при работе галогенных осветительных приборов.
Драйвер тока. Используется в работе светодиодных источников света.

Драйвер должен иметь запас мощности, если применяется последовательный тип подключения. Однако следует иметь в виду, что в последовательной схеме поломка даже одного светодиода выведет из строя всю систему. Именно поэтому параллельное подключение более надежно, хотя и нуждается в выделенном под каждый светодиод драйвере.

Особенности размещения и установки световых приборов

Места отверстий под светильники нужно разметить заранее с учетом расположения каркаса, чтобы они не попадали на его элементы. Кроме того, отверстия должны соответствовать подготовленным заранее петлям в проводке. Нужно знать заранее и учитывать основные особенности применяемых световых приборов, такие как:

расстояние между точками освещения должно быть менее 120 см, что обеспечит пересечение световых потоков. Угол расхождения света в потоке у точечных светильников ограничен, и если они не пересекаются, может возникнуть эффект освещения отдельными пятнами;
расстояние от источника света до стены не должно превышать 55 – 60 см.

Стойки для точечных светильников крепятся к основанию потолка Отверстия в гипсокартоне предпочтительно выполнять корончатым сверлом для древесины, а еще лучше – круговым с регулируемым расстоянием резца от центра. Это позволяет выполнить отверстия точно нужного размера, что обеспечить надежное крепление светильника на потолке из гипсокартона.

Установка точечных светильников

Монтаж точечных светильников в гипсокартон

На встраиваемых видах имеются специальные стопоры, которые позволяют закрепить их к гипсокартонному потолку. Существуют модели, устанавливаемые непосредственно в подготовленное гнездо, и модели, в комплект которых входит кольцо для обрамления отверстия. Для установки спотов в гипсокартон необходимо сжать стопоры и аккуратно вставить светильник в гнездо.

После вставки стопора сами разжимаются, обеспечивая надежное удержание прибора на потолке.От распределительной коробки необходимо вывести по одной трассе проводов к месту установки точечных светильников в гипсокартонный потолок. Для этого рекомендуется использовать один из следующих проводников: ВВГнг 3*1,5; ПВС либо РКГМ. Чтобы выбрать наиболее подходящий проводник, рекомендуется осуществить расчет сечения кабеля. Обычно для линии освещения достаточно, 1,5-милимметровой медной жилы.

Принцип установки накладных и подвесных светильников одинаков. Размер отверстия в данном случае не должен быть большим, в него будет просовываться только кабель, сам светильник в него устанавливать не нужно. В комплект таких светильников входит монтажная пластина, которую следует установить на потолке про помощи саморезов. Светильник подсоединяется к кабелю и закрепляется к пластине. Далее, коронка закрепляется в патрон дрели и можно сверлить отверстия в гипсокартоне, ориентируясь на разметку.

Делать это надо не спеша и без сильного нажима. Организуя потолочную подсветку, необходимо решить две задачи: качественно осветить помещение и при этом не испортить интерьер. Количество светильников и их местоположение будет зависеть от мощности ламп и, главное, от сектора, который каждый светильник в состоянии перекрыть.

Чем эти характеристики меньше, тем больше светильников понадобится установить. Что касается эстетики, то тут уже дело вкуса каждого – приборы можно разместить либо в определенном порядке, либо хаотично. В зависимости от типа используемого профиля, количества необходимых коммуникаций и решения дизайнера высота межпотолочных пустот может колебаться от нескольких сантиметров до десяти и более.

Если подвесные конструкции многоярусные, пустоты между основным потолком и конструкцией из гипсокартона даже в одном помещении могут иметь различную высоту. Хорошим вариантом для проводки под гипсокартоном может оказаться кабель РКГМ соответствующего сечения. Этот гибкий и удобный в монтаже провод имеет двойную термостойкую изоляцию, выдерживает большие токи и может прокладываться без использования гофры.

Дизайн интерьера помещений часто включает конструктивные изменения на потолке. Гипсокартонная плита – очень популярный материал, используемый для потолков. Ее применяют для различных вариантов оформления. Это либо сплошной подвесной потолок, либо рельефные потолочные конструкции. В любом случае между основной потолочной плитой и гипсокартоном делается зазор.

Он используется под монтаж точечных светильников. После этого зачищенная жила складывается пополам так, чтобы она охватила конец короткого провода, который припаян к соединителю. После этого делается скрутка.

Чтобы она получилась более прочной, рекомендуется использовать плоскогубцы. Проекты систем освещения в современных жилых помещениях наиболее часто предусматривают установку точечных светильников в гипсокартон. Данный тип источников света при грамотном подключении позволяет достичь определенной индивидуальности и качественного светового потока на всей площади помещения. Перед тем, как выбрать точечные светильники для дома и проектировать конкретную схему такого освещения, требуется классифицировать подобные осветительные устройства. Выключатель должен размыкать только фазовый провод.

Трансформатор, если он предусмотрен схемой, устанавливается в межпотолочном пространстве, остальное подключение выполняется подобным образом.

Дополнительная информация по теме:

Оконные и дверные проемы при отделке гипсокартоном
Шпаклевание внутренних углов гипсокартона по металлическому уголку
Как на стену из гипсокартона закрепить дверь
Как сделать короб из гипсокартона для труб в туалете инструкция
Дизайн многоуровневых потолков из гипсокартона в гостиной

Этапы установки точечных светильников

Процесс подключения сводится к последовательному выполнению следующих этапов:

Этапы подключения точечного светильника.

проектирование и разметка;прокладка и протяжка кабелей в места монтажа;выполнение отверстий и подключение;тестирование подключений.

Подобная подробная разбивка на этапы связана с тем, что часть работ должна быть выполнена при формировании потолочного покрытия.

Планирование мест расположения светильников производят до того, как произвести обшивку его отделочным материалом, то есть в процессе монтажа каркаса.

Проектирование приобретает особый смысл при наличии нескольких уровней у потолка. В этом случае необходимо предусмотреть прокладку проводки в места крепления светильников на каждом из уровней, учитывая распределение светового потока. Светильники, которые расположены в пределах одного уровня, должны собой образовывать один единый контур.

При планировании количества точечных светильников, которые обеспечат требуемую освещенность пространства, необходимо учесть, что расстояние от стены до них должно составлять не более 60 см, а расстояние между центрами — 25-30 см. При этом светильник от каркаса должен отстоять не менее чем на 30 см. Если светильник расположить ближе к каркасу, то установка его на конечном этапе может быть затруднена.

Устройство светильника.

Наличие и расположение остальных осветительных приборов в помещении оказывает влияние на окончательное количество светильников. Точечный светильник может быть оснащен механизмом поворота, с помощью которого направление потока света может быть изменено. Поэтому они могут быть отведены при использовании нескольких светильников одновременно.

Проводка прокладывается на этапе установки каркаса. Она укладывается в специальные короба или закрепляется на нем таким образом, чтобы при выполнении отверстий под споты ее достать не составило труда.

Если с выбором мест для установки точечных светильников в процессе монтажа каркаса не представляется возможным, то можно проложить кабель только к 1 светильнику. А каждый следующий точечный светильник присоединять к предыдущему, протягивая провод уже в смонтированном потолочном покрытии. Но такой способ прокладки проводки несколько нарушает технику безопасности, так как провода остаются лежать непосредственно на поверхности подвесного потолка.

Кабель при прокладке по каркасу или в защитных коробах можно использовать с 2 или 3 жилами.

Петля для крепления каждого точечного светильника оставляется величиной в 10-15 см. Она прикрепляется к каркасу недалеко от места размещения точечного светильника при помощи пластиковой стяжки. Но крепление не должно быть плотным, чтобы не вызывать затруднений при ее демонтаже при окончательном подключении.

Просверливание отверстий под каждый точечный светильник осуществляется по окончании выполнения монтажа потолка. Правильное проектирование мест размещения спотов позволяет избежать их расположения на металлических элементах каркаса. Кроме того, если точечный светильник располагается на стыке между обшивочными листами, то его следует перенести или перераспределить листы таким образом, чтобы стык был перенесен на требуемое расстояние.

Схема подключения нескольких групп светильников.

Отверстия просверливаются дрелью со специальной насадкой — кольцевой пилой, центральное сверло которой устанавливается в центр расположения светильника. Образуется идеально ровный круг, что позволяет избежать ненужных зазоров. Диаметр такой пилы должен быть меньше соответствующего внешнего размера светильника на 3-4 мм, но больше на 3-4 мм, чем внутренние размеры.

После того как все отверстия просверлены, необходимо достать петлю провода, которая была оставлена для крепления спота.

Если такие петли не были выполнены или проводка под каждый точечный светильник не подведена, то необходимо протянуть кабель к ним. Протягивание провода необходимо начинать с крайнего светильника, постепенно перемещаясь далее по линии их монтажа. Это можно сделать при помощи крюка, который изготавливается из прочной проволоки.

Установка точечных светильников в подвесной потолок из гипсокартона

Итак, технология установки, как уже говорилось, одинакова для встраиваемых точечных светильников практически любых видов и начинается монтаж всегда с выбора места.

1. Выбор места установки.

Согласно проекту, по которому выполнена электропроводка, с помощью карандаша отмечаем центр установки точечного светильника.

2. Монтаж отверстия в гипсокартоне.

Следующим шагом необходимо сделать отверстие для светильника в подвесном потолке из гипсокартона.

Существует несколько различных способов монтажа отверстий под светильники, но наиболее универсальный вариант, использовать «балеринку» — круговое сверло, оснащенное резцами с возможностью регулировки их разбега. С помощью неё, можно с легкостью делать отверстия различного диаметра в гипсокартоне, что очень полезно при монтаже точечных светильников, ведь они бывают разных габаритных размеров.

Зажимаем балеринку в дрель или шуруповерт, выставляем необходимый диаметр и аккуратно вырезаем отверстие в отмеченном месте. Для светильников Ecola GX53 диаметр монтажного отверстия равен 90мм.

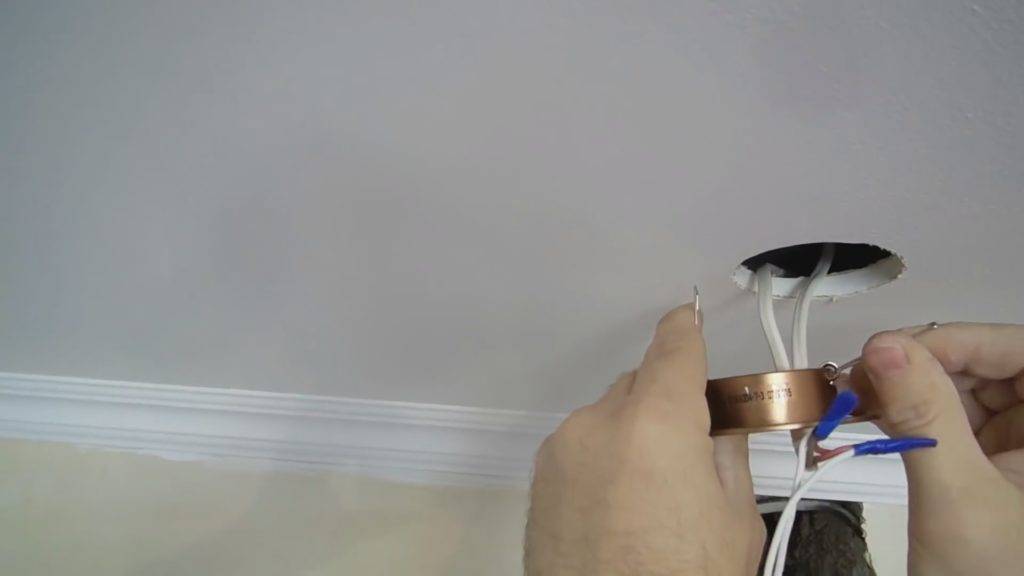

3. Установка точечного светильника в подготовленном отверстии

Далее необходимо закрепить точечный светильник в проделанном отверстии. Для этого отгибаем пружинные крепежные «ушки», на корпусе светильника и помещаем в посадочное место, как показано на изображении ниже.

При этом не забываем достать провода, идущие к нашему светильнику, которые скрывались за гипсокартоном, выводя их из центра прибора.

4. Подготавливаем питающие провода

Корректируем длину питающего кабеля так, чтобы его хватало для подключения к проводам светильника Ecola и оставался запас, для возможности аккуратно уложить провода внутри потолка после монтажа.

После чего, снимаем защитную оболочку – оплетку, и зачищаем жилы проводов на 5-7мм.

Для работы точечным светильникам Ecola требуется только два провода фаза и ноль. Поэтому подготавливаем именно эти две жилы:

Белый – фазный провод

Заземление при этом не используется.

5. Подключение точечного светильника Ecola Gx53

В первую очередь стоит напомнить, что любые действия с электрическими проводами, необходимо проводить только после полного отключения подачи электрического тока. Выключить напряжение, можно в учетно-распределительном щите, переведя рычажки автоматических выключателей в положение «выкл». Если вы не уверены, какой именно автомат отвечает за линию в которой производится монтаж, выключайте всё, так будет безопаснее.

У светильника Ecola, для подключения к сети с тыльной стороны выведен провод с двумя жилами — коричневой и голубой. Подключать питающий кабель необходимо именно к ним.

Для соединения проводов удобно пользоваться клеммами, в данном примере мы использовали винтовые.

Подключение проводов необходимо выполнять в следующем порядке:

Белый фазный провод питающего кабеля соединяем с коричневым проводом точечного светильника .

Голубой нулевой провод питающего кабеля соединяем с голубым проводом точечного светильника .

Для большей безопасности, рекомендую защитить соединение, обвернув его изолентой.

Очень часто, точечные светильники подключаются последовательно. то есть питающий кабель проложен один и в местах установки из провода сделаны петли. В этом случае подключение выполняется следующим образом (см. изображение ниже)

6. Установка ламп с цоколем GX53

Для окончания монтажа осталось установить лампу с цоколем GX53 в точечный светильник Ecola. Делается это достаточно просто – два штырька, расположенные с тыльной стороны лампы, помещаются в соответствующие разъемы светильника, после чего лампу необходимо повернуть по часовой стрелке до упора.

На этом установка точечного светильника в подвесной потолок из гисокартона завершена, можно включить подачу электричества и проверить его работу.

Как видите, монтаж точечных светильников в гипсокартон не так и сложен, как кажется на первый взгляд

При наличии некоторого несложного инструмента (балеринки или соответствующей коронки, шуруповерта или дрели) с установкой справится практически любой человек, при этом совершенно неважно какой тип или размер у встраиваемого точечного светильника, технология монтажа не меняется

Вступай в нашу группу вконтакте!

Особенности установки

Установка светильников в гипсокартонный потолок влияет на толщину его уровней. Так, практически вышедшие из моды лампы накаливания все реже встречаются в современных гипсокартонных потолках. Это происходит потому, что стандартные размеры их накладки – от 8 до 12 см, они сильно нагреваются, следовательно, и габариты потолка должны быть соответствующие.

Светодиодные и люминесцентные светильники, встраиваемые в гипсокартон, могут быть самого разного диаметра. При необходимости они могут быть установлены в конструкцию глубиной всего 6 см или в торец уровня многоярусного потолка.

Сделать освещение менее резким или добиться более теплого освещения можно, применив светодиодные лампы с зеркальным покрытием. Эта же особенность обеспечит меньшее нагревание светильника и поверхности потолка.

Монтаж встраиваемых точечных ламп

Монтаж светильников в гипсокартонный потолок начинается с разметки. Еще на этапе планирования было решено, сколько их будет располагаться в гипсокартонной конструкции.

Если вы работаете с многоуровневыми потолками, имейте ввиду, что делать проводку для каждого из уровней необходимо отдельно

На этапе разметки необходимо правильно рассчитать места монтажа световых точек. При этом стоит придерживаться определенных правил:

каждый уровень многоярусной конструкции нужно выводить на отдельный контур электропроводки;
от металлического элемента каркаса светильник должен располагаться минимум в 15 см, это следует учитывать в процессе сборки каркаса конструкции;
проводка закладывается в гофрированные трубы и выводится к местам расположения осветительного прибора еще до подшивки гипсокартона.

Порядок монтажа

Установить светильник в потолок из гипсокартона достаточно легко, главное при подключении соблюдать полярность

Пошаговая инструкция по монтажу точечного осветительного прибора в гипсокартонный потолок:

После крепления ГКЛ в расчетных местах при помощи специальной насадки (коронки) для дрели или шуруповерта вырезается отверстие. Диаметр отверстия под точечный светильник в гипсокартоне может быть на сантиметр больше диаметра его внутреннего кольца.
Сквозь отверстие выводится проводка в виде петель.
После монтажа ГКЛ и проведения всех остальных отделочных работ светильники, встраиваемые в гипсокартон, займут свои места.
Провода закрепляются в клеммнике, при этом необходимо соблюдать полярность подключения.
Для установки точечного осветительного прибора необходимо сжать «лапки» крепления и завести корпус в отверстие, а потом отпустить их.
Вкручиваем в патрон лампочку. Сегодня светодиоды в большом ассортименте выпускаются со стандартным цоколем. Они одни из самых экономичных и долговечных источников света.

После внимательного изучения простой последовательности выполнения самостоятельное подключение точечного светильника пройдет быстро и легко.

Выполнение проводки

Этап, который наиболее важен в обустройстве освещения, поскольку от него зависит работоспособность всей системы и безопасность жилища в целом. Перед началом работ следует прочертить схему соединений и желательно проконсультироваться со специалистом. Предпочтительно применить параллельное подключения по причинам, на которых мы останавливались выше. Эту работу лучше всего выполнять до установки плит гипсокартона.

Монтаж проводки

В местах установки светильников желательно оставить петли проводов длиной 25 – 30 см, чтобы иметь свободу маневра при установке собственно светильников. Настоятельно рекомендуется размещать провода в трубе, изготовленной из негорючих материалов.

При выполнении схемы соединения на готовом потолке из гипсокартона, нужно вначале выполнить отверстия под светильники, через них проводку проводов производить с использованием протяжки из алюминиевой проволоки, чтобы не повредить изоляцию.

Выключатель нужно устанавливать только на фазовый провод. При подключении руководствуются цветовой маркировкой проводов. При использовании схемы с трансформатором, его устанавливают в межпотолочном пространстве.

Соединения проводов в виде скруток лучше всего закреплять пайкой и тщательно изолировать. Надежный результат дает изоляция термоусаживаемой трубкой, она практически герметична. Оставлять неизолированными скрутки недопустимо.

Сначала необходимо наметить места, где будут светильники
