Шнековое бурение скважин: особенности технологии и снаряда для бурения вручную и установкой

Что такое шнековое бурение скважин для воды?

При наличии в регионе (на участке) легких грунтов малой или невысокой плотности для устройства индивидуальных источников воды целесообразно применять шнековое бурение скважин. Для того, чтобы бурить вращательным способом, необходимо соответствующее оборудование и знание технологии. В большинстве случаев бурение шнеком осуществляют специализированные бригады, особенно, когда речь идет о скважине значительной глубины. Для проходки неглубоких колодцев применяют небольшие шнековые бурильные станки, или ручные буры, работающие по схожему принципу и предполагающие приложение человеческой силы. В чем преимущество шнекового бурильного оборудования и есть ли у него недостатки, — об этом прочитаете в статье.

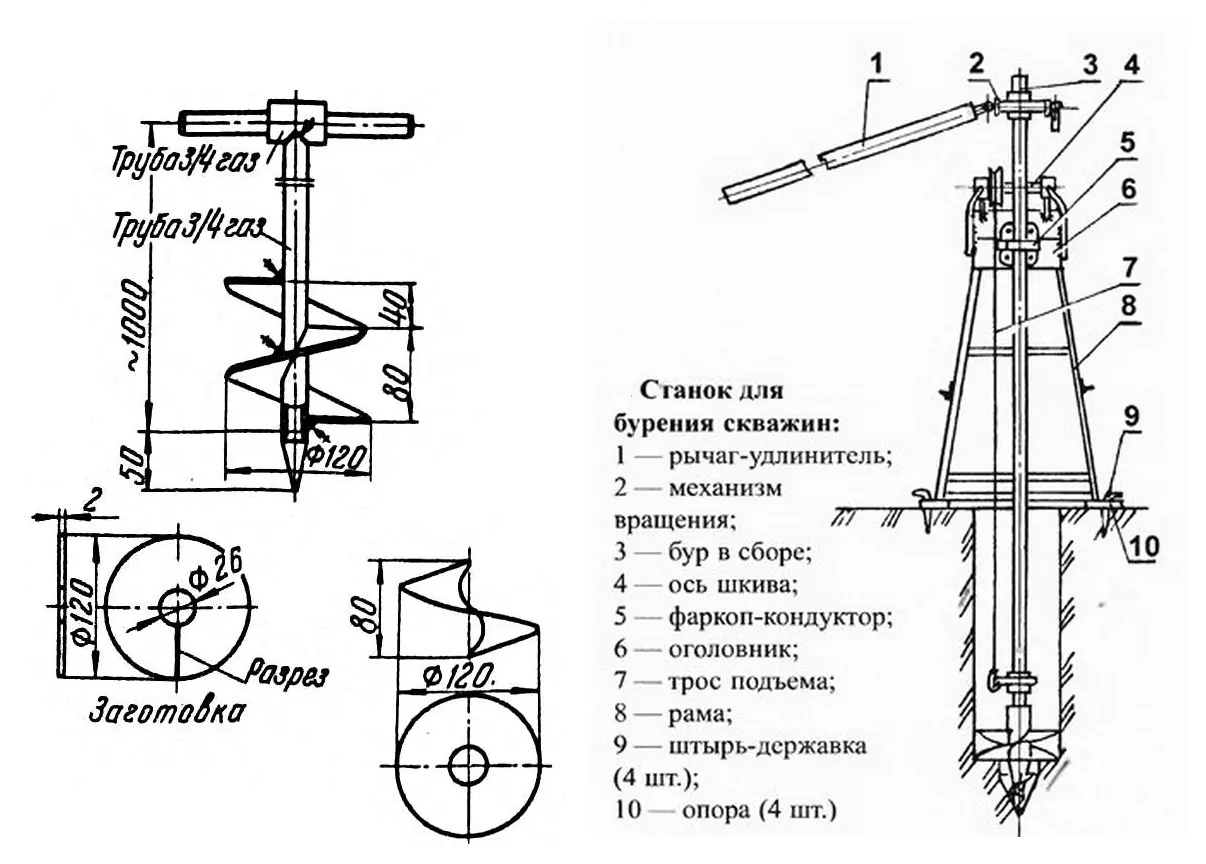

Чертежи

Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.

Бур из лопаты

Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).

Бур из лопаты

Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.

Бур для мягких грунтов

Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.

Бур для мягких грунтов

На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.

Базовые чертежи шнекового и садового бура

Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.

Шнековый и садовый бур для земли разной плотности

Подробный чертеж в проекциях шнекового бура

Виды буровых способов

Ранее бурение водоносных скважин для личного пользования осуществлялось в основном ручным способом. Это было трудоёмкий и длительный процесс, поэтому не каждый владелец участка или дачи мог похвастаться наличием собственного источника водоснабжения. Постепенно механизированное бурение вытеснило ручные методы благодаря значительному облегчению и ускорению процесса.

Сегодня практически все водоносные скважины бурятся механизированным способом, который основан на разрушении грунта, подаче его на поверхность одним из двух способов: сухим, когда отработанный грунт убирается из скважины при помощи механизмов и гидравлическим, когда он вымывается водой, поданной под напором или самотёком.

Различают три основных способа механического бурения:

• Вращательный (грунт разрабатывается вращением).
• Ударный (бурснаряд разрушает грунт ударами).
• Вибрационный (грунт разрабатывается высокочастотными колебаниями).

Вращательный способ считается самым высокопроизводительным, в 3-5 раз превышающий по эффективности ударный и в 5-10 вибрационный. Кроме этого вращательный способ самый недорогой и доступный, его нередко применяют в качестве основного метода ручного бурения.

Механические вращательные способы бурения скважин на воду пришли на смену малоэффективным ручным методам

В свою очередь вращательный способ бурения, широко применяемый для сооружения скважин на воду, подразделяется на три основных вида бурения:

• колонковое;
• шнековое;
• роторное.

Каждый вид вращательного бурения имеет свои особенности и выполняется специально предназначенным для этого оборудованием. Рассмотрим эти виды бурения более подробно, определим, в чём их различия и какой метод необходимо применять в каждом конкретном случае.

Этапы проведения работ

Шнековый способ бурения применяется для формирования скважин вертикального или горизонтального направления. В последнем случае присутствуют следующие этапы работ:

1. Осуществляется подготовка оборудования, его установка на специальную устойчивую платформу.
2. Роют котлован для удаления сыпучих и неуплотненных грунтов.
3. При помощи лазерных измерительных устройств определяют направление бурения.
4. Происходит установка всего необходимого оборудования, обсадной трубы.
5. Углубление бура происходит до упора, пока не будет достигнута максимальная глубина.
6. Рабочий инструмент извлекают на поверхность.
7. К буру подсоединяют новую секцию, что позволяет достигнуть необходимой глубины.

Вертикальное бурение происходит также, но данный метод не требует применения обсадной трубы.
