Открытая система отопления: принципиальные схемы и особенности обустройства

Установка дополнительного оборудования

Вне зависимости от используемого типа отопительного контура, где производителем тепла служит один котел, достаточно будет установить единый перекачивающий аппарат.

Если же конструктивно система более сложная, возможно применение дополнительных устройств, обеспечивающих принудительную циркуляцию жидкости.

Пример совместной схемы обвязки твердотопливного котла в паре с электрическим. В этой системе отопления установлено два перекачивающих устройства

Необходимость в этом появляется в следующих случаях:

• при обогреве дома участвует более одного котельного агрегата;
• если в схеме обвязки присутствует буферная емкость;
• система отопления расходится на несколько ветвей, например, обслуживание косвенного бойлера, несколько этажей и т. д.;
• при использовании гидроразделителя;
• когда длина трубопровода более 80 метров;
• при организации движения воды в контурах обогрева пола.

Для выполнения правильной обвязки нескольких котлов, функционирующих на разном топливе, есть необходимость установки резервных насосов.

Для схемы с теплоаккумулятором также необходим монтаж дополнительного циркуляционного насоса. В этом случае магистраль состоит из двух контуров – отопительного и котлового.

Буферная емкость разделяет систему на два контура, хотя на практике их может быть и больше

Более сложная схема отопления реализуется в больших домах на 2-3 этажа. Из-за разветвления системы на несколько магистралей, насосов для перекачивания теплоносителя задействуют от 2 и больше.

Они отвечают за подачу теплоносителя на каждый из этажей к различным приборам отопления.

Вне зависимости от количества пееркачивающих устройств, их устанавливают на байпасе. В межсезонье система отопления может работать без насоса, который перекрывается с помощью шаровых вентилей

Если же в доме планируется организовать полы с подогревом, то целесообразно монтировать два циркуляционных насоса.

В комплексе насосно-смесительный узел отвечает за подготовку теплоносителя, т. е. удержание температуры в 30-40 °C.

Чтобы мощности основного перекачивающего устройства хватило на преодоление местного гидравлического сопротивления контуров пола, длина линии не должна быть больше 50 м. Иначе прогрев полов станет неравномерным, соответственно и помещения

В некоторых случаях вовсе не требуется установка насосных агрегатов. Многие модели электро- и газогенераторов настенного типа уже имеют встроенные циркуляционные устройства.

Проверка и настройка системы

После того как все отопительное оборудование подключили, следует убедиться в правильности проделанной работы. Для этого система заполняется теплоносителем, после чего нужно проследить за ней и проверить на предмет отсутствия протечек.

Затем запускается котел. Нагрев жидкости позволит окончательно убедиться в правильности сбора схемы и отсутствии каких-либо нарушений.

Если ошибка все-таки была допущена и где-то обнаружили протечку, то для этого нужно:

• слить теплоноситель;
• исправить недочет;
• провести проверку повторно.

Завершающим этапом является заделка штроб, куда были уложены трубы. Если монтаж осуществлялся на полу, то лучшим решением является стяжка. В случае когда трубопровод установлен на стене, используется шпаклевка или штукатурка. Далее, можно заниматься отделочными работами.

Как же действует открытая система отопления?

Чтобы запустить систему, нет необходимости устанавливать насос. Теплоносители постоянно находятся в замкнутой системе, поэтому нет никаких потерь. Монтаж системы отопления настолько прост, что не требует специальных навыков.

Система отопления открытого типа

Каковы же главные части системы?

1. Газовый или твердотопливный котел. Потребитель для себя может выбрать оптимальный вариант, отвечающий желаемым требованиям;
2. Радиаторы отопления. Можно сделать свой выбор как в пользу чугунного, так и стального;
3. Расширительный бачок из стали;
4. Трубы.

Как же работает система отопления открытого типа?

Первым делом идет подогрев воды в котле. Затем горячая вода под напором поступает в трубы и достигает зоны низкого давления. После того, как горячая вода совершит полный водоворот и отдаст тепло, она возвращается в начальную точку – котел. В связи с тем, что под действием высоких температур вода расширяется, необходим в системе расширительный бак. Он выполняет роль компенсатора лишнего объема воды. Бак является предметом, который запаян не герметично. Для облегчения запуска системы отопления необходимо установить врезной кран. С его помощью из системы удаляется воздух. Принцип работы открытой системы отопления делят на два этапа:

• «Подача». Вода нагревается, поступает по трубам в радиаторы и обогревает помещение;
• «Обработка». Остывшая вода из радиаторов по трубам возвращается в котел.

Особенности обустройства открытой системы отопления:

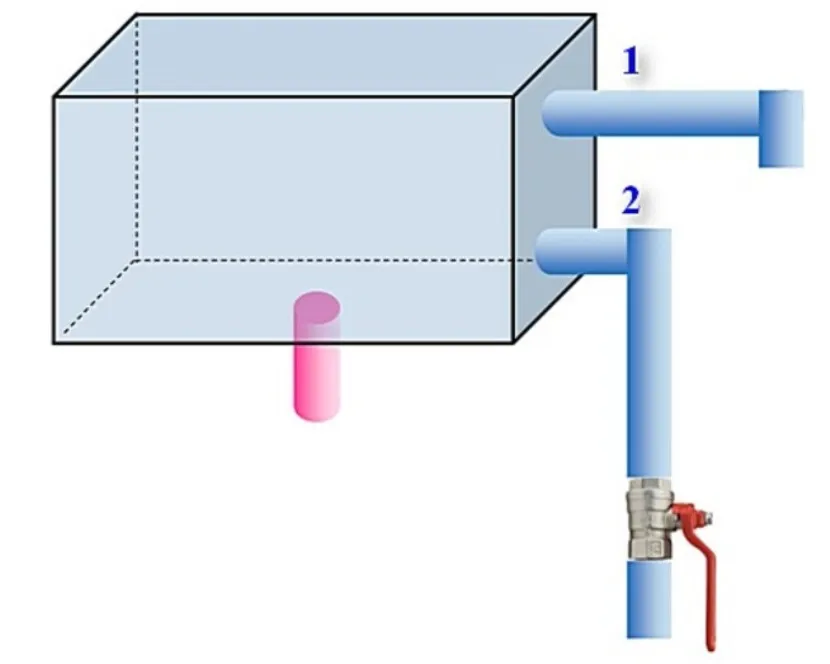

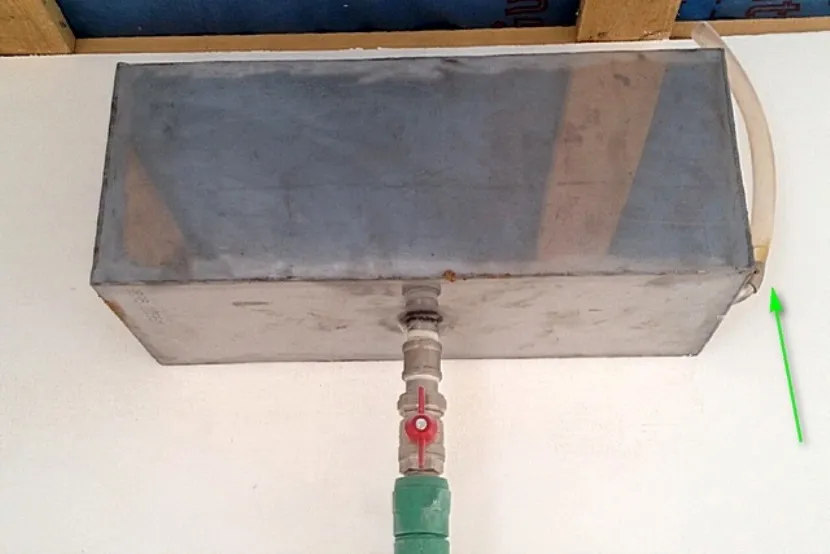

Обязательно располагайте расширительный бак выше уровня остальных приборов системы отопления;

В качестве теплоносителя выберите воду, а не антифриз;
Поскольку вода при нагревании способна испаряться, важно контролировать ее уровень в котле и вовремя пополнять запасы.

Правила выбора насоса

Прибор выбирают по двум основным характеристикам: мощность и напор. Эти параметры напрямую зависят от площади отапливаемого строения. В большинстве случаев для ориентира берут следующие значения:

• Для системы, обогревающей площадь 250 м2, требуется насос мощностью 3,5 м3/ч и напором в 0,4 атмосферы.
• Для площади до 350 м2 лучше выбрать оборудование, мощность которого составляет 4,5 м3/ч и напор 0,6 атм.
• Если строение имеет большую площадь, до 800 м2, то рекомендуется использовать насос мощностью 11 м3/ч  с напором более 0,8 атмосфер.

Если более тщательно подходить к выбору насосного оборудования, то во внимание принимаются дополнительные параметры:

• Длина трубопровода.
• Тип отопительных приборов и их количество.
• Диаметр труб и материал, из которого они изготовлены.
• Тип котла отопления.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

• При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
• Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
• При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.
2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.
2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.
2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
3. Проще выполнить регулировку системы.
4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Особенности сборки принудительной схемы

Чтоб принудительная система оправдала себя и функционировала исправно, необходимо правильно подобрать циркуляционный насос и грамотно «врезать» его в магистраль теплоснабжения.

Выбор циркуляционного насоса

Основные параметры выбора насосного оборудования: мощность прибора и напор. Эти характеристики определяются исходя из площади отапливаемого помещения.

Ориентировочные показатели:

• для домов в 250 кв.м подойдет насос мощность которого 3,5 куб.м/ч, а напор – 0,4 атм.;
• в помещениях размером 250-350 кв.м устанавливают прибор на 4,5 куб.м/ч с напором 0,6 атм.;
• если площадь дома составляет 350-800 кв.м, то целесообразно приобрести насос мощностью 11 куб.м/ч, напор которого не менее 0,8 атм.

При более скрупулезном подборе специалисты учитывают протяженность отопительной системы, вид и количество радиаторов, материал изготовления и диаметр труб, а также тип котла.

Установка насоса в магистраль

Размещение насоса производится на обратке, чтобы через прибор проходил не слишком горячий теплоноситель. На подающую магистраль возможна установка современных моделей из устойчивых к высоким температурам материалов.

При «врезке» насоса не должна нарушиться циркуляция воды

Важно, чтоб в любой точке магистрали при работе насосного агрегата гидростатическое давление оставалось избыточным

Четыре допустимые схемы отопительных систем с насосной циркуляцией и расширительным баком открытого типа. Гидростатическое давление сохраняется на нужном уровне

Вариант 1. Подъем расширительного резервуара. Простой способ переоборудования системы естественной циркуляции на принудительную. Для реализации проекта понадобиться высокое чердачное помещение.

Вариант 2. Перемещение бака на дальний стояк. Трудоемкий процесс реконструкции старой системы, а для устройства новой – не оправдан. Возможны более простые и удачные способы.

Вариант 3. Труба расширительного бачка около патрубка насоса. Для изменения типа циркуляции необходимо отрезать резервуар от подающей магистрали, а затем подключить его к обратке – за циркуляционным насосом.

Вариант 4. Насос включен в подающую магистраль. Наиболее простой способ реконструкции системы. Минус метода – неблагоприятные условия эксплуатации насоса. Не каждый прибор выдержит высокие температуры.

Какие радиаторы отопления выбрать

Несмотря на разновидности системы отопления, в любом случае требуется специальное оборудование, с помощью которого тепло поступает в коттедж: радиаторы отопления, батареи. Все отопительное оборудование можно разделить на 4 типа:

1) Чугунные радиаторы являются отличным теплоносителем. Но они не лишены риска возникновения гидравлического удара, что может привести к повреждению их при наступлении отопительного сезона. Поскольку внутренняя поверхность радиатора шероховатая, то она способна накапливать известковый осадок, который блокирует поступление тепла в помещение. Выбирая чугунный радиатор для коттеджа, следует учитывать, чтобы была установлена местная система отопления.

2) Стальные радиаторы более устойчивы к воздействию гидравлического удара и не имеют недостатков чугунных батарей, они лучше передают тепло. Но они неустойчивы к образованию коррозии, на внутренней стенке может образовываться ржавчина, что вынуждает выполнять тщательный уход за батареями, либо потребуется слишком частая замена.

3) Алюминиевые радиаторы обладают легкой конструкцией, отлично проводят тепло, устойчивы к коррозии, но не способны выдерживать гидравлический удар. Если в коттедже используется местная система отопления, то такой радиатор может стать отличным решением.

4) Биметаллические радиаторы наиболее эффективны. Они устойчивы к коррозии, гидроударам, не образуют накипи на внутренней поверхности, отдают больше тепла. Среди недостатков выявлена только высокая цена.

Количество секций радиаторов: как грамотно выполнить расчет

Количество секций батареи: грамотный подбор

Расчет системы для обогрева проводится с обязательным подбором количества секций радиаторов. Здесь также может быть использована довольно простая формула – площадь помещения, которое подразумевается отапливать, необходимо умножить на 100 и разделить на мощность секции батареи.

• Площадь комнаты. Как правило, все радиаторы рассчитаны на обогрев только одной комнаты, а потому общая площадь дома не нужна. Единственное исключение – если рядом с помещением, которое отапливается, находится какая-нибудь комната, не оборудованная системой обогрева;
• Цифра 100, которая фигурирует в формуле расчета количества секций радиаторов для системы отопления, берется не «с потолка». Согласно требованиям СНиП, на один квадратный метр жилого помещения используется порядка 100 Вт мощности. Этого вполне достаточно для поддержания комфортной температуры;
• Что касается мощности секции радиаторов отопления, то она индивидуальна и зависит, в первую очередь, от материала батарей. Если точно определить параметр невозможно, то для расчетов можно взять 180-200 Вт – это соответствует среднестатистической мощности секции современных радиаторов.

Получив все данные, можно начать расчет батарей отопления. Если взять за основу размер комнаты в 20 м2, а мощности секций в 180 Вт, то количество элементов радиаторов отопления можно вычислить следующим образом:

n=20*100|180=11

Нельзя не отметить, что для помещений, расположенных в торце или на углу здания, полученный результат следует обязательно умножить на 1,2. Таким образом, удастся достичь самых оптимальных значений, определить достаточное количество секций радиаторов для обогрева загородного коттеджа.

Отличия открытой и закрытой системы отопления

Имеются следующие отличительные особенности систем открытого и закрытого отопления:

По месту размещения расширительного бака.В открытой системе отопления бак располагают в наивысшем месте системы, а в закрытой системе расширительный бак можно устанавливать в любом месте, даже рядом с котлом.
Закрытая система отопления изолирована от атмосферных потоков, что препятствует попаданию воздуха. Это увеличивает срок службы. За счёт создания дополнительного давления в верхних узлах системы снижается возможность образования воздушных пробок в радиаторах, расположенных сверху.
В открытой системе отопления используются трубы с большим диаметром, что создаёт неудобства, также монтаж труб осуществляется под наклоном для обеспечения циркуляции. Не всегда имеется возможность скрыть толстостенные трубы

Для обеспечения всех правил гидравлики необходимо учитывать уклоны распределения потоков, высоту подъёма, повороты, заужения, подключение к радиаторам.
В закрытой системе отопления используются трубы меньшего диаметра, что удешевляет конструкцию.
Также в закрытой системе отопления важно правильно установить насос, что позволит избежать шума.

Преимущества открытой системы отопления

• простое обслуживание системы;
• отсутствие насоса обеспечивает бесшумную работу;
• равномерный прогрев отапливаемого помещения;
• быстрый пуск и остановка системы;
• независимость от электроснабжения, если в доме не будет электричества, то система будет работоспособна;
• высокая надёжность;
• не требуется особых навыков для установки системы, в первую очередь устанавливается котёл, мощность котла будет зависеть от отапливаемой площади.

Недостатки открытой системы отопления

• возможность уменьшения срока эксплуатации системы при попадании воздуха, так как уменьшается теплопередача, в результате чего появляется коррозия, нарушается циркуляция воды, образуются воздушные пробки;
• воздух, содержащийся в открытой системе отопления, может вызывать кавитацию, при которой разрушаются элементы системы, находящиеся в кавитационной зоне, такие, как арматура, поверхности труб;
• возможность замерзания теплоносителя в расширительном баке;
• медленный нагрев системы после включения;
• необходим постоянный контроль уровня теплоносителя в расширительном баке для исключения испарения;
• невозможность использования антифриза в качестве теплоносителя;
• достаточна громоздка;
• низкий коэффициент полезного действия.

Преимущества закрытой системы отопления

• простой монтаж;
• нет необходимости постоянно контролировать уровень теплоносителя;
• возможность применения антифриза, не боясь размораживания системы отопления;
• путём увеличения или уменьшения количества теплоносителя, подаваемого в систему, можно регулировать температуру в помещении;
• из-за отсутствия испарения воды снижается необходимость её подпитывать из внешних источников;
• самостоятельное регулирование давления;
• система экономичная и технологичная, имеет более длительный срок эксплуатации;
• возможность подключения к закрытой системе отопления дополнительных источников отопления.

Недостатки закрытой системы отопления

• самый главный недостаток — зависимость системы от наличия постоянного электроснабжения;
• при работе насоса требуется электричество;
• для аварийного электроснабжения рекомендуется приобрести небольшой генератор;
• при нарушении герметичности стыков возможно попадание воздуха в систему;
• размеры расширительных мембранных баков в закрытых помещениях большой площади;
• бак заполняется жидкостью на 60-30%, наименьший процент заполнения приходится на большие баки, на больших объектах применяются баки с расчётным объёмом в несколько тысяч литров.
• возникает проблема с размещением таких баков, используются специальные установки, чтобы поддерживать определённое давление.

Каждый, кто собирается установить систему отопления, сам выбирает, какая система проще и надёжнее для него.

Открытую систему отопления, благодаря простоте эксплуатации, большой надёжности, используют для оптимального отапливания небольших помещений. Это могут быть небольшие одноэтажные дачные дома, а также загородные дома.

Закрытая система отопления является более современной и более сложной. Её применяют в многоэтажных домах и коттеджах.

Выводы и полезное видео по теме

Видео материал об устройстве парового котла:

Ролик о том, как следует сваривать трубы:

Наглядное видео об особенностях монтажа и пайки медных труб:

Видео об отоплении паром:

Подробное видео о работе парового котла:

Ознакомившись с положительными и отрицательными сторонами парового отопления, можно определиться, подходит ли этот вариант для удовлетворения потребностей конкретного домовладения.

Если решено использовать отопление паром, то предстоит подобрать самую оптимальную схему для своего дома. Для расчета отопительной системы лучше обращаться к специалистам, чтобы обезопасить себя и домочадцев.

Если у вас есть опыт обогрева дома с помощью паровой отопительной системы, пожалуйста, поделитесь информацией с нашими читателями. Оставляйте комментарии к статье и задавайте вопросы в форме ниже.
