Клеммники Wago: разновидности и их характеристики + тонкости соединения проводов клеммниками Ваго

Wago клеммники – как пользоваться

Клеммники Wago могут иметь ряд разновидностей, позволяющих решать любые задачи по электромонтажу. Клеммники Wago бывают многоразового и одноразового использования. Самыми распространенными одноразовыми клеммниками Wago являются соединители серии 733. Бывают с гнездами для соединения от 2-х до 8-ми проводов.

С их помощью можно соединять одножильные провода. Чтобы соединить многожильные провода, их сначала необходимо отпрессовать в наконечники. Разновидностью одноразовых клеммников являются соединители, заполненные токопроводящей пастой. Они предназначены для надежного соединения алюминиевых проводников либо алюминиевых и медных. Данные клеммники черного или темно-серого цвета. Если вам будет интересно, тогда читайте, как использовать коронку по бетону.

Соединение проводников с помощью одноразовых клеммников осуществляется следующим образом: зачищенные (примерно на 1см) провода вставляются в клеммы до упора. Внутри клеммника находится зажим, который надежно фиксирует провод. Провод можно вытянуть из клеммника только приложив значительное усилие, но в таком случае деформируется фиксирующий зажим и клеммник повторно использовать нельзя. При необходимости вы можете прочесть про детектор скрытой проводки.

Пример 2. Использование клемм Wago для ремонта электропроводки

В следующем примере показано, как быстро отремонтировать электропроводку, поломанную топором в буквальном смысле. Человек пытался сам что-то скрутить, устроил в доме КЗ, а потом позвал меня:

Быстрый ремонт проводки к розетке. Вот что мы имеем на сегодняшний день (С)

Вот как я провёл оперативный ремонт электропроводки, используя соединительные клеммы Wago 773:

Быстрый ремонт проводки к розетке с помощью одноразовых клемм Ваго

Фаза замотана черной изолентой. Потом надо выключить электричество, аккуратно выдолбить место под новые соединения, и заштукатурить всё это безобразие. Места, где провода входят в клеммы, лучше перед этим заизолировать изолентой.

А как ставить розетку в такие подрозетники – подробно рассказано в моих статьях про то, как надежно установить розетку Здесь и Здесь. Прочитайте обязательно!

Тестируем сопротивление соединений

Тест проводился с помощью прибора Микромиллиомметр ИКС-1А. Он предназначен для определения сопротивления электрическому току болтовых и клеммных соединителей.

Для каждого соединителя были взяты кусочки провода сечением 2.5 мм2 длиной по 3.5 см каждый. После этого прибор подключили к двум концам проводника и пропустили через него ток 1.2 А. Вот какие показания получились:

1. Винтовой клеммник — 40 мкОм.
2. СИЗ — 68 мкОМ.
3. Скрутка — 302 мкОм.
4. Плоскопружинный зажим Wago — 458 мкОм.
5. Строительно-монтажная клемма КБМ — 654 мкОм.

В испытаниях лучше всего показал себя винтовой клеммник. Скрутка же, как ни странно, превзошла Wago и КБМ. Однако одного лишь показателя сопротивления недостаточно для того, чтобы решить, какой тип соединения лучше для проводки. Ведь многое зависит именно от площади контакта, а с течением времени место соединения может засориться пылью и грязью, что ухудшит контакт. Рассмотрим подробнее каждый тип в отдельности.

Отличительные черты Wago

По сравнению с другими аналогичными приспособлениями клеммники Wago обладают рядом следующих характерных только для них особенностей:

• большое разнообразие моделей, как для бытовых электрических цепей, так и производственных силовых линий;
• наличие зажимов одно- и многоразового использования – в отдельных моделях таких клеммников при необходимости демонтажа или ремонта отдельного участка электрической цепи зажатый проводник можно легко вынуть из фиксатора;
• надежность и простота конструкции;
• прочность корпуса;
• устойчивость зажима к низким и высоким температурам;
• надежная фиксация проводников в зажиме и отсутствие риска самопроизвольного их выскакивания.

Также ваги для соединения проводов обладают небольшими размерами и удобством обслуживания.

Отличительные черты Wago

Представляют собой небольшую пластиковую коробочку с надежным зажимным механизмом внутри. Отличаются практичностью и простотой.

• При использовании этих изделий, каждый электропровод имеет отдельный зажим.
• Оголенный провод находится внутри зажима, поэтому исключается вероятность контакта с ним.
• Просто монтировать, справится даже новичок.
• При монтаже провода не деформируются благодаря тому, что пружинная клемма адаптируется под площадь сечения кабеля и применяется подходящая сила сжатия.
• Прочные и надежные, устойчивы к вибрациям и ударам.
• Оголенные провода защищены от воздействия кислорода и влаги, не окисляются.
• Компактность.
• Не требуют постоянного контроля и технического обслуживания.

Рекомендуется устанавливать ваговские соединения в доступном месте.

Из каких материалов состоит

Зажимы Wago состоят из пластикового корпуса и клемм. Клеммы изготавливают из электролитической меди особого лужения, стали для пружин из хрома и никеля и диэлектриков для транспортировки токопроводящих элементов. В качестве диэлектриков выступают пластмассовые материалы, сделанные на основе линейных высокомолекулярных соединений из синтетики, термопласты.

Технические показатели
Пропускаемый ток (А)	Площадь сечения кабеля (мм?)	Напряжение (В)
От 6 до 232	От 0.08 до 95	От 100 до 1000

Преимущества и недостатки

Использование клемм “Ваго” при монтаже электропроводки имеет свои достоинства по сравнению с другими способами.

• Высокая скорость работы благодаря простоте и легкости установки клеммных колодок;
• Надежная фиксация точки контакта соединяемых кабелей;
• Нет необходимости в дополнительной изоляции соединения;
• Небольшие размеры позволяют экономить и упорядочить пространство в распределительной коробке;
• При пользовании многоразовыми разъемами есть возможность быстро переделать соединение.

Однако у “Ваго” есть и недостатки, к которым можно отнести:

• высокую стоимость изделия, что особенно сказывается на расходах при больших объемах работ;
• по правилам эксплуатации электроустановок ко всем точкам, где поставлены “Ваго”, должен быть обеспечен свободный доступ;
• обилие дешевых некачественных подделок.

Пример 3. Ремонт распределительного узла

В этой (коробкой не поворачивается назвать) … В этом кубле проводов есть всё – и ввод из подъезда (проводки тоньше полторашки, переходящие в алюминий, переходящий в ШВВП с однослойной изоляцией, и провода жесткие, и гибкие, и медь, и люминь.

Как это работало? Не знаю. Хозяин вызвал меня, когда сам устроил КЗ, и пол квартиры осталось без напряжения. При этом подъездный советский автомат 25А не сработал, что закономерно.

Я временно восстановил питание (отгорели провода), применив два Ваго (222 и 773, можно рассмотреть в верхней части фото):

Ремонт старой алюминиевой электропроводки. Самое ужасное, что люди жили с этим много лет, это было просто заляпано штукатуркой, и автомат стоял на 25А!

Через пару дней пришёл ещё раз, для начала выкинул всё лишнее, и разобрался, что откуда и куда. Провода из подъезда тоже выкинул, буду потом прокладывать новые:

Ремонт старой алюминиевой электропроводки. Слева провода – свет туалет и питание всей квартиры. Вниз – выключатель туалет и ванная. Справа – свет ванная и питание кухни.

Теперь, используя отрезки жесткого медного провода и клеммники Ваго на разное количество и разные виды проводов, собираю схему:

Ремонт старой алюминиевой электропроводки. Снизу подходит кабель ВВГ3х2,5 из подъезда. Использованы Wago 222, Wago 773 с пастой и без.

Вот что получилось в итоге:

Ремонт старой алюминиевой электропроводки. Ваго выручают здорово!

Конечно, если всё делать по уму, надо полностью менять проводку во всей квартире. Но такая задача передо мной не стояла.

Я спокоен за свою работу и эту квартиру, особенно учитывая то, что питается она теперь через автомат 16А. А самые мощные потребители – стиральная машинка и холодильник.

Монтаж клеммников

Чтобы выполнить монтаж, следует соблюдать несколько рекомендаций. Они несложные и, пользуясь ими, разобраться в любых алгоритмах подключения проводов будет легко:

У кабелей стоит сохранять запас для ещё одного применения.
Распределительные коробки должны быть открыты для проверки.
Клеммы монтируются в монтажные коробки.
Клеммник приобретается с запасом с точки зрения пропускаемого тока.
Нагрузка линий в клеммнике в сумме не должна превысить номинальный ток.
Когда клеммы уже смонтированы, проверяющих их напряжение прибор следует подключать к нужным гнёздам.
Окисление алюминия нужно предотвратить, используя пасту.
Когда провода зачищаются, удобнее сверяться с метками на клеммнике.
Важно учитывать допустимые параметры устройства.

Этого не скажешь о многоразовых моделях. Здесь кабели так же зачищаются, потом вставляются в гнёзда и зажимаются посредством опускания оранжевого флажка. Подняв его, кабель можно будет вытащить обратно.

Применение многожильных проводов

Как я уже говорил в статьях, многожильные гибкие провода подключаются через клеммы Wago 222 с рычагом. Однако, гибкие провода можно подключать и через одноразовые 773. Для этого необходимо использовать наконечники:

Гибкий провод с наконечниками. Два наконечника справа не обжаты

Наконечники обжимаются с помощью специального инструмента, пассатижами тут не обойтись:

Наконечники на провода. Обжимка в действии

После этого можно гибкие провода использовать наравне с жесткими, используя один тип зажима Wago. Например, как на этом фото:

Гибкий провод в одноразвый Wago 773 через наконечники

Ещё бонусом – инструмент и наконечники.

Клещи обжимные, в народе – обжимка наконечников

Кому не нравится ИЕК , можно использовать фирменную, от Wago

Наконечники продаются разные

Цвета у них разные, для удобства. У разных производителей могут отличаться.

И храниться они могут вот в таком кейсе

Технические характеристики

Все клеммы Wago вне зависимости от модификации и размера изготавливаются из электролитического медного сплава с особым лужением, в конструкции которых имеется хромоникелевая пружина. Корпус диэлектрический, состоящий из сплава полиамида и поликарбоната, который обладает высоким сопротивлением току. Производитель выпускает десятки модификаций таких изделий, определяемых сериями 222-773, где применяется ваговский зажим одного из следующих типов:

• fit-clamp: используется врезной контакт IDC, позволяющий соединять кабели без предварительного съема изоляции;
• cage clamp: здесь стальная пружина выполнена отдельно от луженой медной шины токопроводящего типа, что дает возможность соединять как одножильные, так и многожильные провода.

Существуют как многоразовые, так и одноразовые модели Ваго, благодаря чему мастер может легко выбрать тот вариант, который подходит ему наилучшим образом.

Разновидности клеммников

Все разнообразные Wago-клеммы, рассчитанные на свободное соединение проводников, устанавливаемые на печатные платы, на DIN-рейки и другие могут быть разделены на две разновидность: Wago-клемма неразъемная и разъемная.

Неразъемные предназначены для соединения раз и навсегда. Конечно, выкрутить из пружинного зажима медную жилу можно, но вторично использовать после этого Wago-клеммы – вряд ли. Обозначение этой серии клеммников – 733, рассчитаны они на крепление монолитного одножильного провода, медного или алюминиевого, который достаточно просто зачистить от изоляции и вставить в клеммник – его надежно захватит пружина.

Изделия бывают рассчитаны на соединение нескольких жил – от 2 до 8. Например, клеммник 773 304 Wago рассчитан на 4 провода, а 773-308 – на соединение восьми.

Разъемная Wago-клемма позволяет соединять не только монолитные, но и многожильные провода. Каждый из них зажимается отдельной пружинкой, которую можно отжать, откинув оранжевый рычажок. Провод вставляется, рычажок возвращается в опущенное положение и производится надежный зажим. Обозначается эта серия 222 Wago.

Количество гнезд для вставления в них проводников тоже может различаться, например, клемма 222-413 Wago рассчитана на соединение трех проводников, а Wago 222-415 соединяет между собой пять проводов.

Особенно удобно, что клемма типа 222 Wago предназначена для многоразового использования: достаточно откинуть рычажки и провода из клеммников 222-413 Wago или Wago 222-415 свободно вынимаются и клеммник может использоваться повторно.

Специальный вариант для связи монолитных проводников с многожильными удобен при монтаже светильников. При этом приходится жесткие провода квартирной разводки соединять с гибкими многожильными проводниками люстры. Первые надо соединять клеммником типа 773 304 Wago, а вторые – соответствующим устройством из серии 222 Wago. Поэтому компания выпустила специальные зажимы, с одной стороны одноразовые, а с другой – многоразовые.

Серии клемм Wago и их характеристики

На рынке встречаются изделия Wago следующих серий:

• 221;
• 222;
• 224;
• 773;
• 2273.

Стандартные соединители от Wago устанавливаются на наконечники проводки, а затем укладываются в полость распределительной коробки. Производитель гарантирует сохранение механической прочности корпусов при нагреве до 105°С.

В распределительных щитках используются клеммники с направляющими элементами, позволяющими закрепить коммутационный узел на DIN-рейке. Конструкция обеспечивает дополнительную защиту при перегрузках или коротких замыканиях.

Серия 222

Универсальная серия 222 оснащается пластиковыми корпусами серого цвета и рычагами, изготовленными из синтетического материала оранжевого цвета. Предлагаются зажимы, рассчитанные на 2, 3 или 5 проводов с сечением от 0,08 до 2,5 мм?. Металлические соединители ориентированы на передачу тока силой до 32 А при напряжении 400 В. Применение защитной пасты на контактных пластинах не предусмотрено.

Клеммы могут коммутировать многожильные или одножильные кабели круглого сечения, изготовленные из меди. Использовать элементы модели 222 для кроссировки алюминиевой проводки запрещено. Преимуществом серии 222 является возможность многоразового использования: надетый на оголенный конец провода элемент обеспечивает защиту от случайного прикосновения. В конструкции клеммы предусмотрено специальное окно для проверки цепи тестовым прибором (например, при определении фазового или нулевого провода).

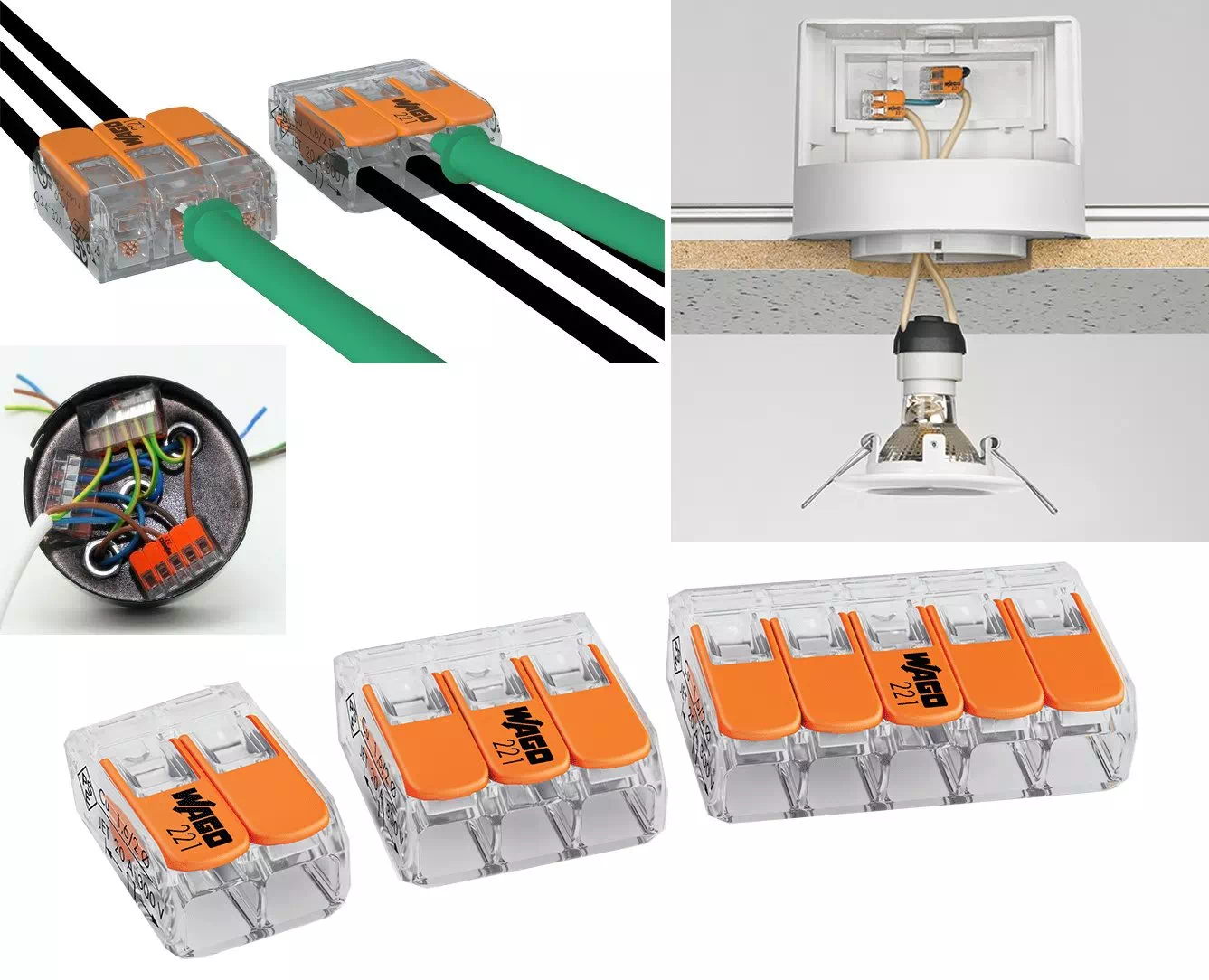

Серия 221

Компания Wago начала серийный выпуск изделий модели 221 в 2014 г. Зажимы отличаются применением корпуса из прозрачного пластика, плоские рычаги пружинных клемм изготовлены из оранжевого материала. Прозрачный кожух позволяет визуально контролировать положение оголенного провода внутри устройства. Детали можно снимать и использовать повторно, допускается коммутация только медных или латунных кабелей.

Использование плоского рычага упрощает процесс снятия и установки клеммы, паста на металлических контактах отсутствует.

Серия 224

Модель 224 разработана для подсоединения плафонов освещения, в которых используется эластичная проводка. Выпускаются модификации для проводки из медных или алюминиевых сплавов, корпусы изготавливаются из пластика серого, черного или белого цвета. Модели 224-111, 224-114 и 224-122 позволяют коммутировать жилы, изготовленные из алюминиевого сплава. Проводка подключается с 2 сторон клеммы, сечение кабеля составляет 1-2,5 мм?.

Серия 2273

Компания Wago начала производство модели 2273 в 2010 г. для проведения быстрого монтажа электропроводки в жилых и офисных помещениях.

Существуют модификации с нанесенной на контактные пластины пастой. Клеммы оснащаются прозрачным корпусом и фронтальной крышкой из красного, желтого, белого или оранжевого пластика. Контакты рассчитаны на использование электропроводки сечением от 0,5 до 2,5 мм?, находящейся под напряжением до 450 В. Металлические элементы выдерживают силу тока до 24 А без перегрева и разрушения.

Серия 773

Для выполнения разводки в щитках используются клеммы модели 773, рассчитанные на коммутацию жил сечением до 4 и 6 мм?. Изделия являются одноразовыми: вставленный провод автоматически защелкивается. Рычаг в конструкции не предусмотрен, клемма удаляется откусыванием части электропроводки.

Зажимы выдерживают напряжение до 400 В, номинальный ток в цепи составляет 20 А. Для изготовления элементов, предназначенных для работы с медными кабелями, используется прозрачный пластик с цветной фронтальной крышкой.

Существует специальная модификация клеммников модели 773, позволяющая соединять алюминиевую проводку. На контактных пластинах нанесена паста (смесь кварцевой пудры и загустителя), корпусы изготовлены из пластика серого цвета. Если необходимо коммутировать провода из меди и алюминия, то паста удаляется из гнезда, в котором будет установлен медный кабель. Элементы выпускаются в нескольких модификациях, рассчитанных на сопряжение 2-8 одножильных или многожильных шнуров.

Как отличить подделку?

Фирма производитель Wago наилучшим образом зарекомендовала себя на рынке электротоваров. Чтобы не купить дешёвую подделку, ознакомьтесь с отличиями клеммников немецкого и китайского производства. Сначала то, что вы можете увидеть сразу в магазине при внешнем осмотре изделия:

1. Флажки (или рычажки) на китайском клеммнике более тёмного (или даже можно сказать грязного) оранжевого оттенка, на немецком они ярче и светлее.
2. На торце оригинального изделия есть , на китайском зажиме ничего не написано.
3. На обратной стороне клеммника немецкая фирма-производитель размещает схематическую инструкцию по использованию и размеры зачистки проводов. В китайском экземпляре обратная сторона чистая, там ничего не написано и не нарисовано.
4. На немецком клеммнике сбоку указаны две величины – рабочее напряжение и номинальный пропускной ток. На китайском – только написано напряжение 250 В.

Если вы рассмотрите внутреннюю часть обоих экземпляров, то на первый взгляд всё покажется одинаковым. Но если вытянуть контактную планку, вы увидите, что у китайского производителя она в два раза тоньше, чем у немецкого. У оригинального клеммника контактная планка не магнитится, у китайского притягивается к магниту.

Подробно о подделках смотрите здесь:

Основную информацию по самозажимным клеммникам Wago мы попытались до вас донести. В домашней электрической сети найдётся достаточно мест для их применения. Поэтому если вы никак не можете отказаться от старого дедовского метода скрутки, советуем уже задуматься над более совершенными технологиями. Ведь это так просто, быстро и, что самое главное, недорого.

Преимущества клеммников «Ваго»

По сути, описываемая клемма представляет собой зажим плоскопружинного типа, но после доработки специалистами компании «Ваго» получила приведенные ниже преимущества.

1. Для каждого из кабелей предусматривается отдельный зажим.
2. Размеры клеммников весьма компактны.
3. Благодаря высокому качеству подключения вероятность неаккуратного монтажа из-за «человеческого фактора» полностью исключается.
4. Токонесущие элементы безупречно защищены от случайных прикосновений.
5. При эксплуатации проводники не повреждаются и не деформируются.

Но главное достоинство все же – это повышенная безопасность и надежность. Ведь если, к примеру, обустраивается скрытая проводка в потолке, то хочется быть уверенным, что она не замкнет, не сгорит внутри клеммника или не станет причиной других неприятностей. Но, невзирая на такую надежность, во всех описываемых клеммниках предусматривается возможность контроля и доступа.

Wago клеммники как пользоваться

Чаще всего клеммники Wago используются в распределительных щитах и коробках, а также для подключения осветительного или иного оборудования. С их помощью можно соединять одножильные и многожильные провода. В зависимости от места установки и требований к соединению, выпускаются клеммники различных серий.

Клеммы Wago доступны в двух исполнениях: одноразовые, то есть не допускающие обратного изъятия провода, и многоразовые, в которых он фиксируется путем отведения специального зажима. Как пользоваться клеммниками wago рассмотрим оба варианта на примере двух наиболее популярных серий.

Клеммники Wago 222 серии предполагают многоразовое использование. Для фиксации провода используется специальный рычажок оранжевого цвета. Он позволяет с легкостью разъединить контакт при переналадке схемы или проведении тестирования цепи.

Каждый проводник вставляется в отдельное разъемное гнездо. В основе клеммника применяется плоско-пружинный зажим, позволяющий фиксировать проводники сечением до 4,0 мм2.

Чтобы осуществить монтаж с помощью такой клеммы, следует зачистить изоляцию провода примерно на 1 см, приподнять флажок-зажим, вставить провод и отпустить зажим.

Соединение готово! Благодаря компактному размеру клеммы ее размещение возможно в любом месте, включая компактные коробки под выключатели и розетки. При этом такой вид клеммника не требует опрессовки многожильного проводника .

Клеммы Wago 773 серии предназначены для однократного соединения и только одножильных проводников. Можно соединять и многожильные, но перед этим их наконечники следует опрессовать.

Эти клеммники могут выпускаться с заполнением специальной токопроводящей пастой или без нее. Паста служит для предотвращения окисления алюминиевых проводов. Клеммы с пастой легко отличить, они выпускаются в черном или темно-сером исполнении.

Соединение происходит аналогично: зачищается провод и вставляется до упора. Но, в отличие от разъемного, здесь отсутствует рычажок, а фиксация осуществляется с помощью внутреннего зажима, закусывающего провод и не позволяющего ему выйти обратно.

В случае крайней необходимости можно, прокручивая и применяя достаточное усилие, вынуть провод из клеммника. Но делать это настоятельно не рекомендуется, так как при этом происходит деформация фиксирующего контакта и надежность последующего соединения не гарантирована.

Преимущества продукции WAGO

На основе вышесказанного перечислим основные преимущества клемм Wago:

1. 1. Скорость монтажа. Зачистка изоляции и фиксация провода в зажиме занимает буквально несколько секунд;
2. 2. Соединение с использованием клеммников Wago. в отличие от скрутки или опрессовки, не требует дополнительной изоляции;
3. 3. Возможность производить соединение проводников, имеющих различное сечение и сделанных из разных материалов;
4. 4. При необходимости соединение может быть легко переделано. Скрутка проводов, особенно ломких алюминиевых, этого не допускает;
5. 5. Возможность производить диагностику цепи не разрывая ее, так как клеммники для соединения проводов снабжены отверстиями для подсоединения индикаторов или других приборов;
6. 6. Аккуратность монтажа, способность выполнить соединение в стесненных условиях или если доступная часть провода слишком коротка.

Многие электрики не используют в своей работе клеммы Wago не желая нести дополнительные расходы, связанные с их приобретением. Особенно это касается многоразовых клемм, которые в почти в 2 раза дороже неразъемных.

При этом большинство забывает о том времени, которое будет сэкономлено при использовании подобных изделий. А известное утверждение «время – деньги» к работе электромонтажника имеет самое прямое отношение.

Похожие материалы на сайте:

3 Много подделок и аналогов

Существуют совершенно китайские подделки, которые довольно легко отличить от немецкого оригинала по отсутствию каких бы то ни было надписей, тогда как на оригинале указаны номинальное напряжение, сечение проводника и схема подключения. Плюс цена у них сильно разнится, поэтому можно сразу понять, настоящий это WAGO или копия.

Однако существуют еще так называемые аналоги — зажимы, похожие WAGO, где есть все надписи, как на оригинале. Однако начинка их может сильно отличаться. Например, пластины на оригинальных немецких зажимах изготавливают из аустенитной хром-никелиевой стали, покрытой оловянно-свинцовым сплавом в соотношении 60/40. Из чего состоят аналоги, неизвестно, но долговечность у них гораздо меньше. Также есть вероятность, что они будут гореть в самый неподходящий момент.

Традиционные способы соединения проводов

Исторически соединения выполнялись скруткой или с использованием винтовых клемм. Скрутка проводов – наиболее простой и распространённый способ монтажа, но и он имеет недостатки:

• Нельзя скручивать вместе медные и алюминиевые провода.
• Не следует скручивать многожильные провода.
• Размер скрутки должен быть не менее пяти витков.
• Нельзя скручивать провода разных сечений.
• Чтобы скрутка не ослабела с годами, она либо проваривается, либо применяются специальные подпружиненные колпачки, для медных проводов используют также пайку, но это достаточно трудоемко.
• Необходимо дополнительно изолировать место скрутки.
• Не рекомендуется соединять более трёх проводов.

Использование винтовых клемм также имеет ограничения вследствие больших габаритов, малого количества соединяемых проводов, ослабевания винтового соединения со временем и конечно трудоёмкости.

Какие клеммы для соединения проводов лучше использовать

Основное предназначение клемм – это правильное соединение проводов. В зависимости от этого и нужно выбирать изделия. Чтобы сделать грамотный стык нужно подобрать определенные типы клемм. Изделия отличаются номинальным значением тока и диаметром провода. Все параметры указываются на корпусе клеммы. Некоторые модели могут содержать внутри специальный наполнитель. Этот гель предотвращает процессы окисления и улучшает надежность соединений.

Выбрать клеммник можно по материалу корпуса:

• клеммная колодка из керамики используется в электроустановках с особым температурным режимом, например, в силовых шинах или в нагревательном оборудовании;
• полипропилен представляет собой прочный материал с пластичными свойствами. Он замечательно противостоит разным нагрузкам и не деформируется. Используется для бытовых приборов освещения;
• полиамид обладает великолепными характеристиками. Используется для колодок, которым требуется повышенная нагрузка;
• карболит способен выдержать статические нагрузки на вибрацию;
• поливинилхлорид используется для колодок, которые применяются для слаботочных соединений. Это может быть освещение или бытовая техника;
• эбонит и текстолит также используются для изготовления клеммных колодок.

Причины нагрева Wago и ослабления контакта

Очень часто подобные клеммники используются вопреки инструкции. К примеру, они вполне подходят для соединения алюминиевой и медной жил. Однако не все знают, что в одну параллель разные металлы коммутировать нельзя. Здесь необходимо расположение жил одна под другой. То же относится и к жилам разного сечения. Если они включены в параллель, то более тонкая жила не обожмётся должным образом (это относится к самозажимным, или одноразовым, Wago). А плохой обжим, естественно, приведёт к нагреву и ещё большему ослаблению контакта.

ФОТО: promkabl.ruЛучше, если все соединяемые провода будут одного сечения

Монтаж клеммников

Чтобы выполнить монтаж, следует соблюдать несколько рекомендаций. Они несложные и, пользуясь ими, разобраться в любых алгоритмах подключения проводов будет легко:

У кабелей стоит сохранять запас для ещё одного применения. Распределительные коробки должны быть открыты для проверки. Клеммы монтируются в монтажные коробки. Клеммник приобретается с запасом с точки зрения пропускаемого тока. Нагрузка линий в клеммнике в сумме не должна превысить номинальный ток. Когда клеммы уже смонтированы, проверяющих их напряжение прибор следует подключать к нужным гнёздам. Окисление алюминия нужно предотвратить, используя пасту. Когда провода зачищаются, удобнее сверяться с метками на клеммнике

Важно учитывать допустимые параметры устройства

Этого не скажешь о многоразовых моделях. Здесь кабели так же зачищаются, потом вставляются в гнёзда и зажимаются посредством опускания оранжевого флажка. Подняв его, кабель можно будет вытащить обратно.

Wago и алюминиевые провода

В электротехнике существует фундаментальное правило: нельзя соединять медные провода с алюминиевыми. Такой контакт образует гальваническую пару. В результате скрутка греется, окисляется и со временем перегорает. В некоторых случаях соединение этих металлов даже способно вызвать пожар.

Специалисты из Ваго позаботились и об этой проблеме. Среди их продукции имеются клеммники, предназначенные для соединения проводов из меди и алюминия. Секрет изделия кроется в специальной токопроводящей пасте. Она нанесена на зажимы клеммника. Такая паста улучшает электрический контакт и предотвращает нагрев и окисление проводников.

Соединение алюминиевого и медного провода с помощью клеммы
